Общие сведения о разделе

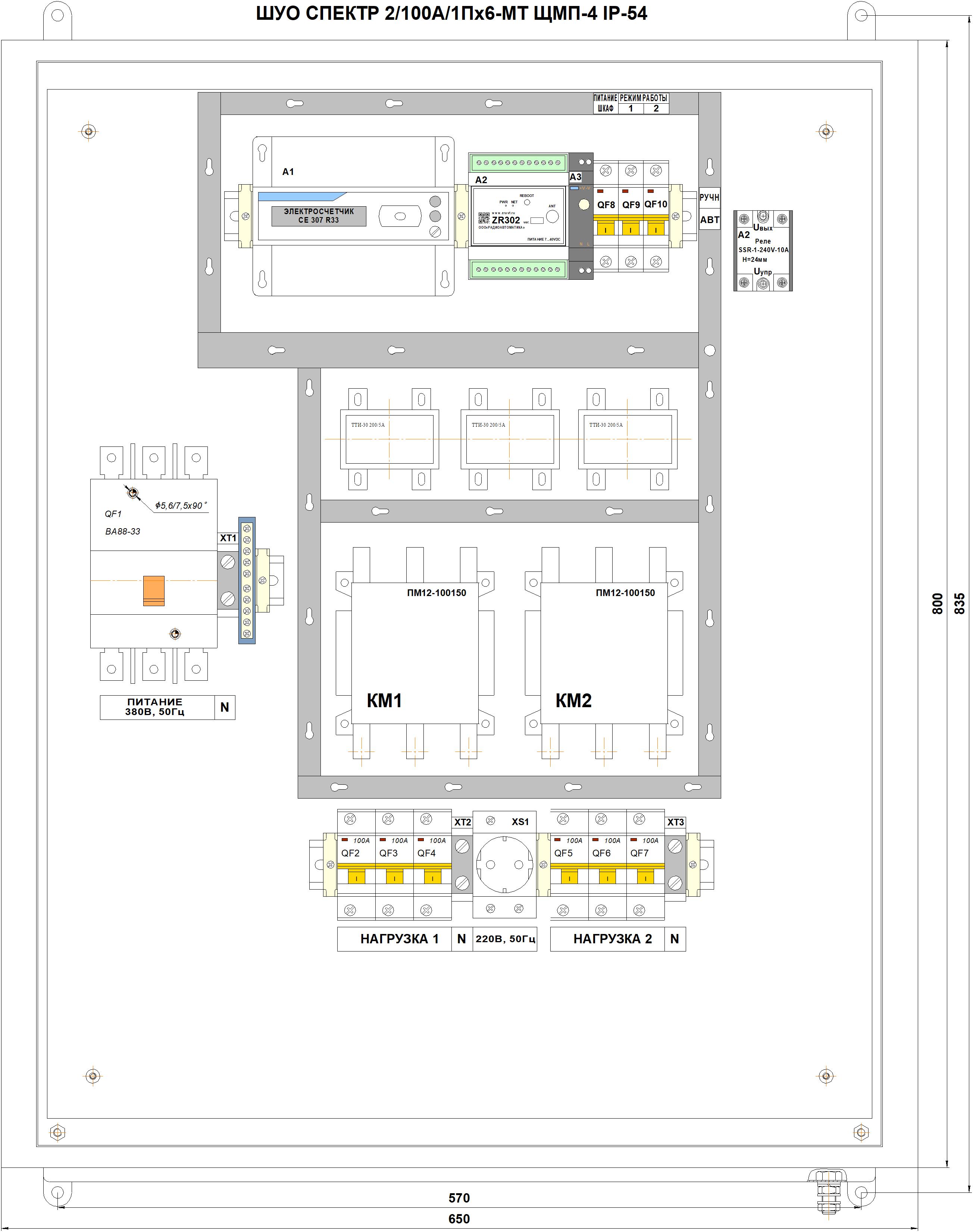

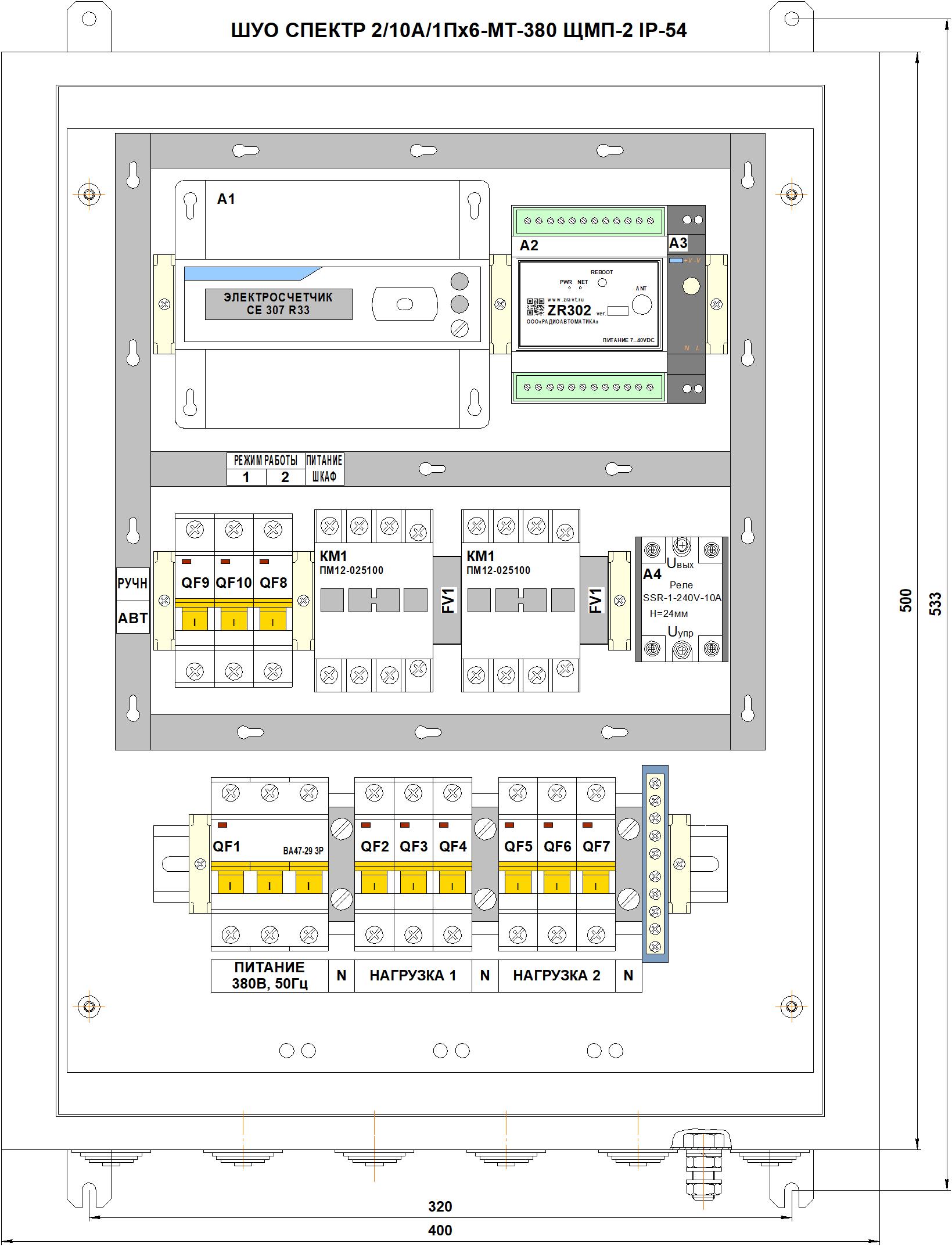

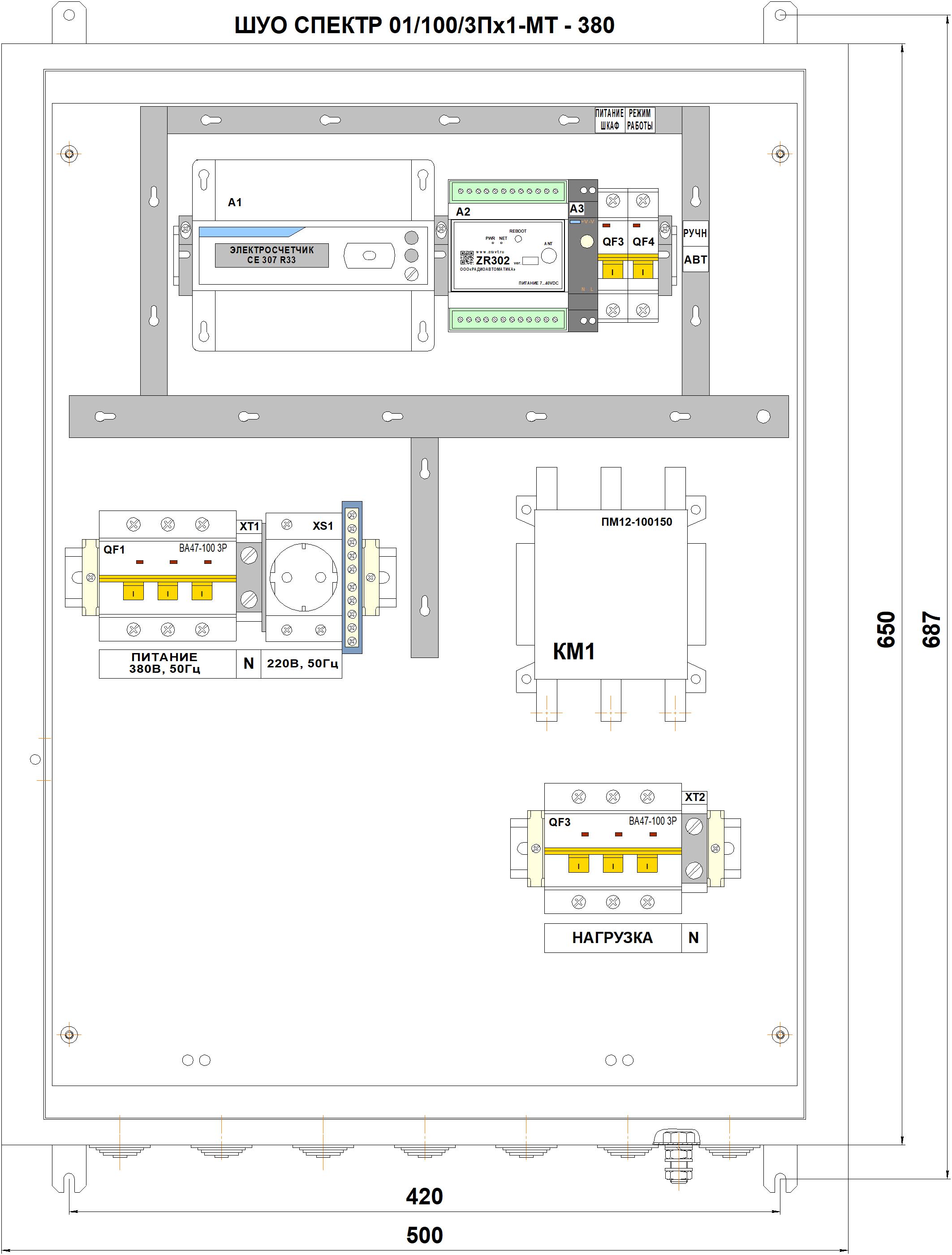

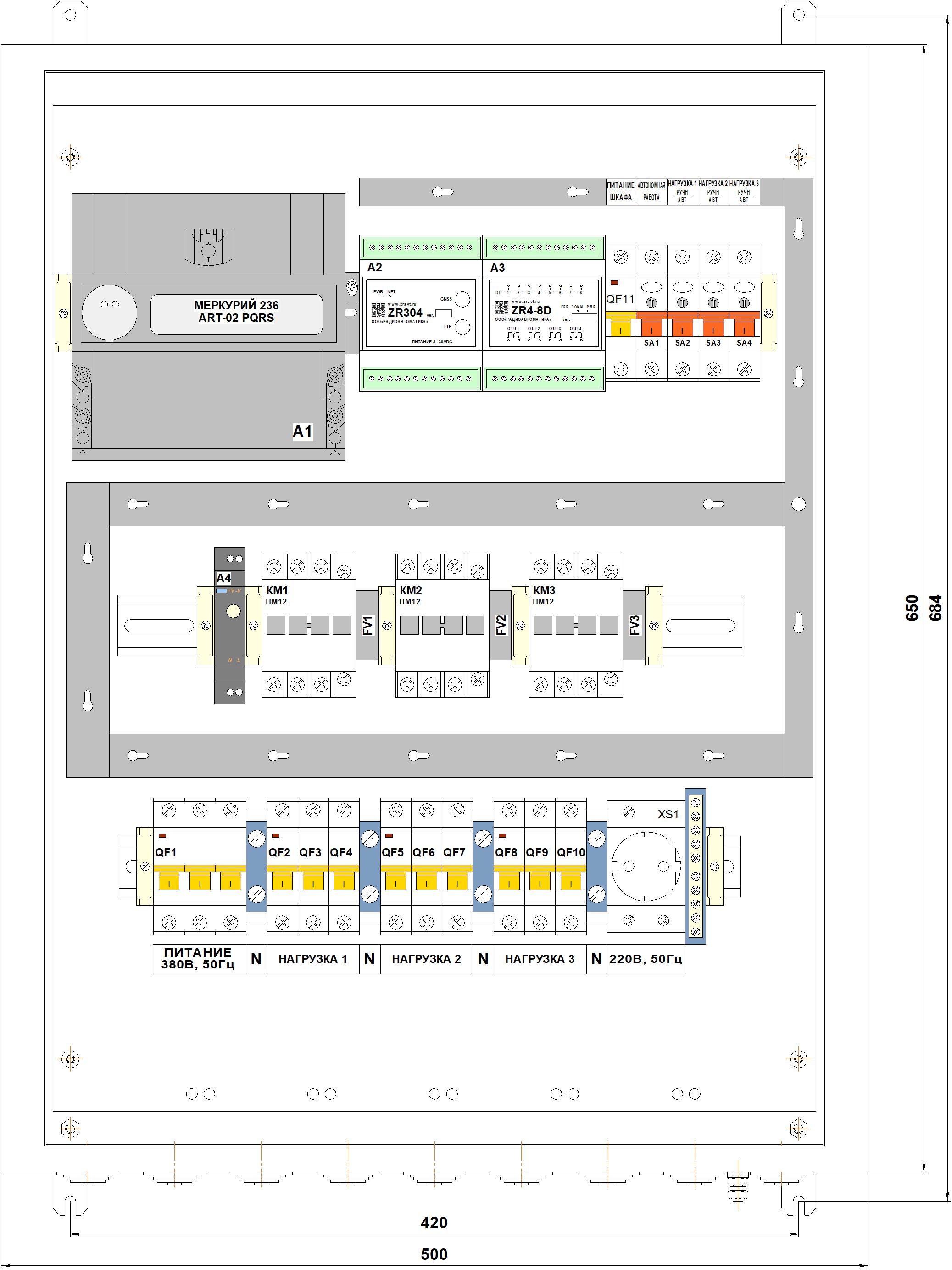

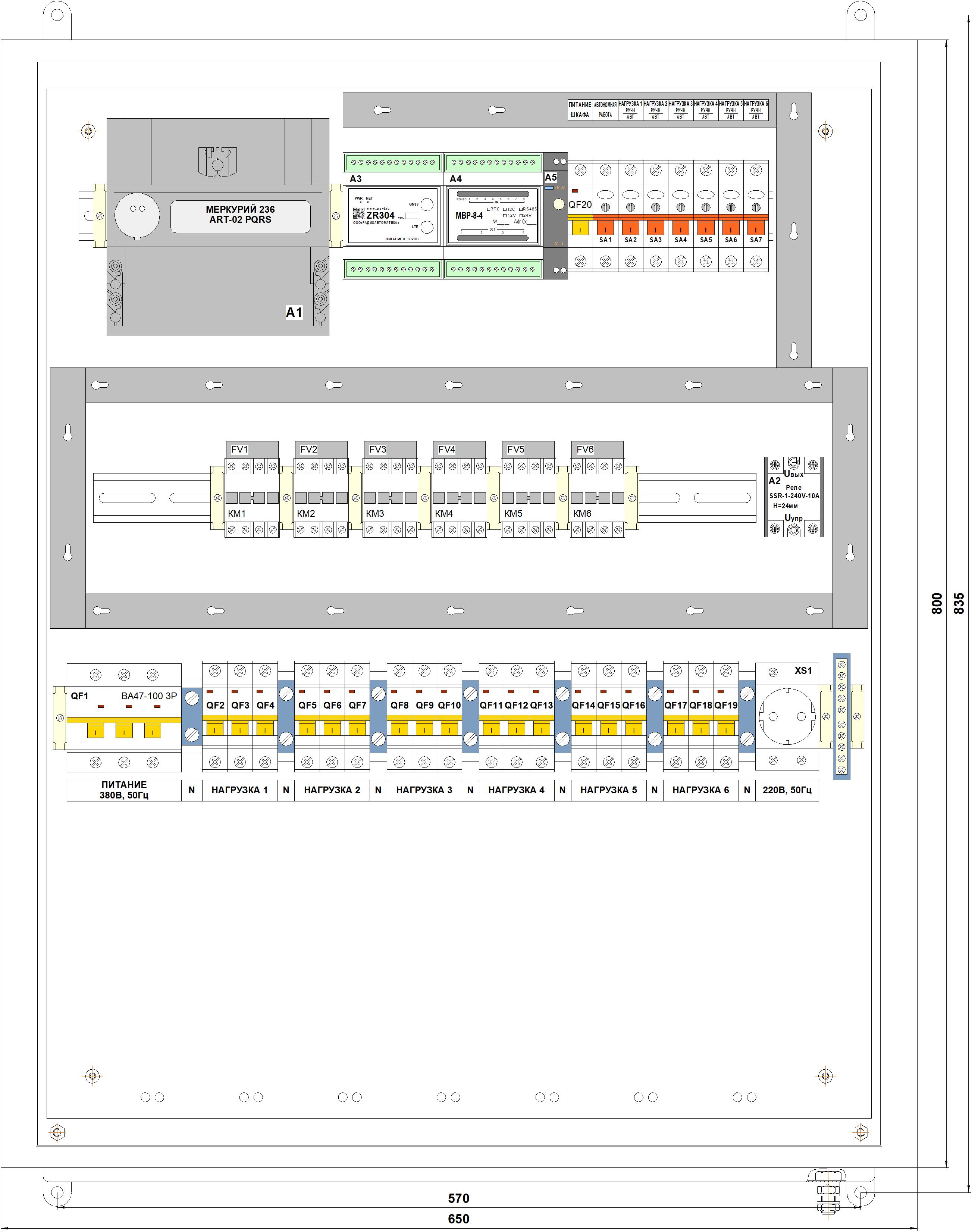

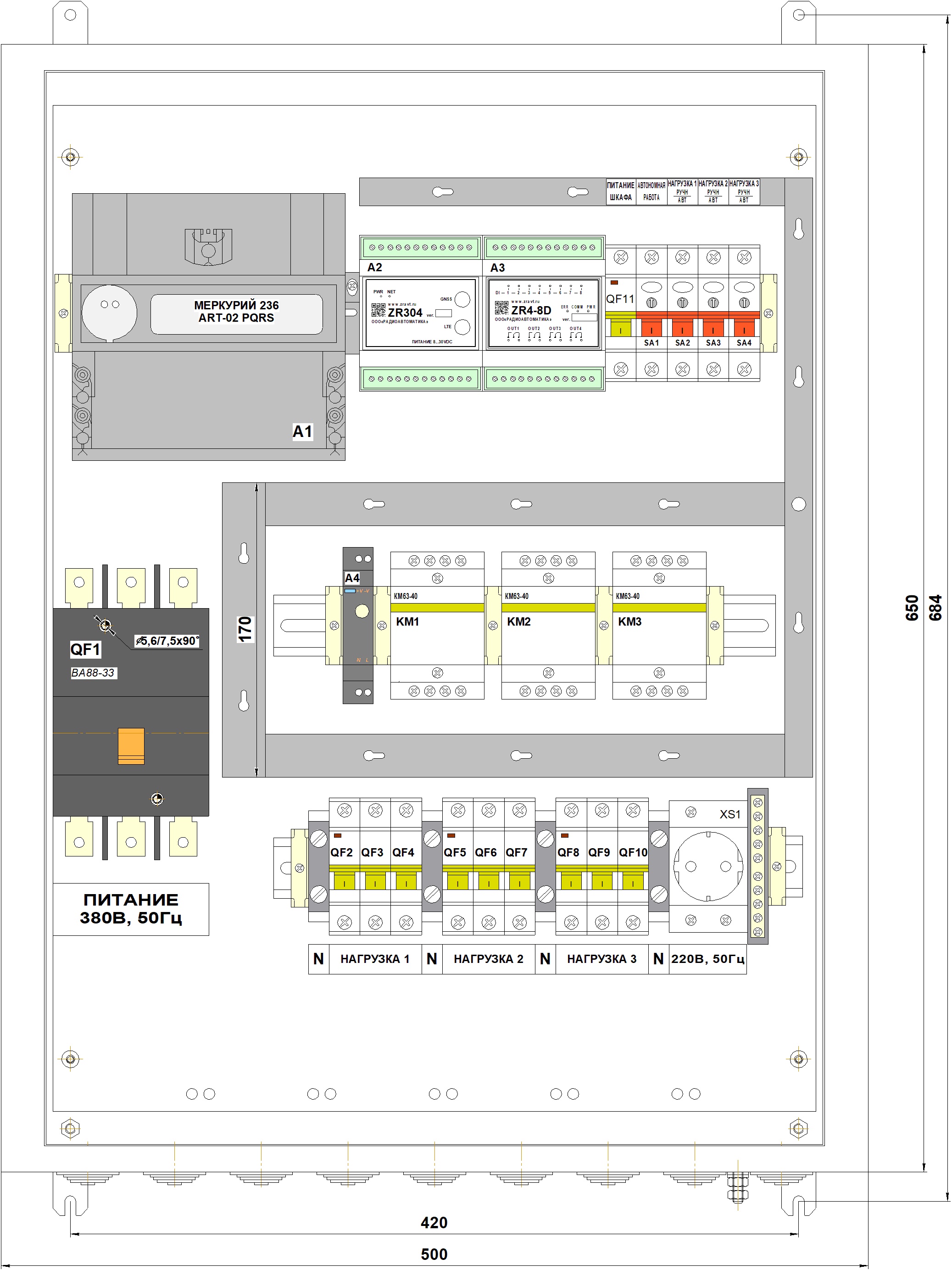

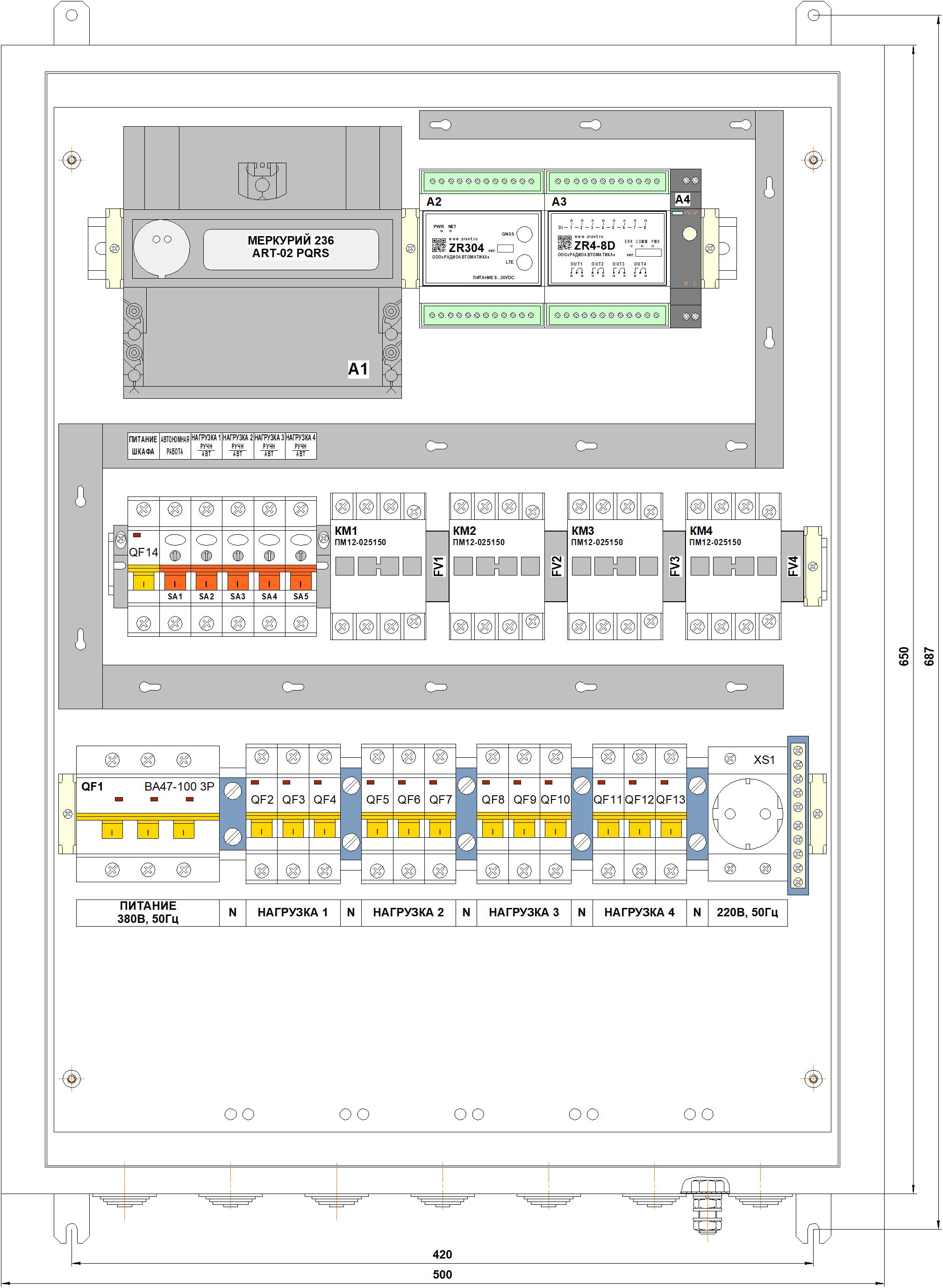

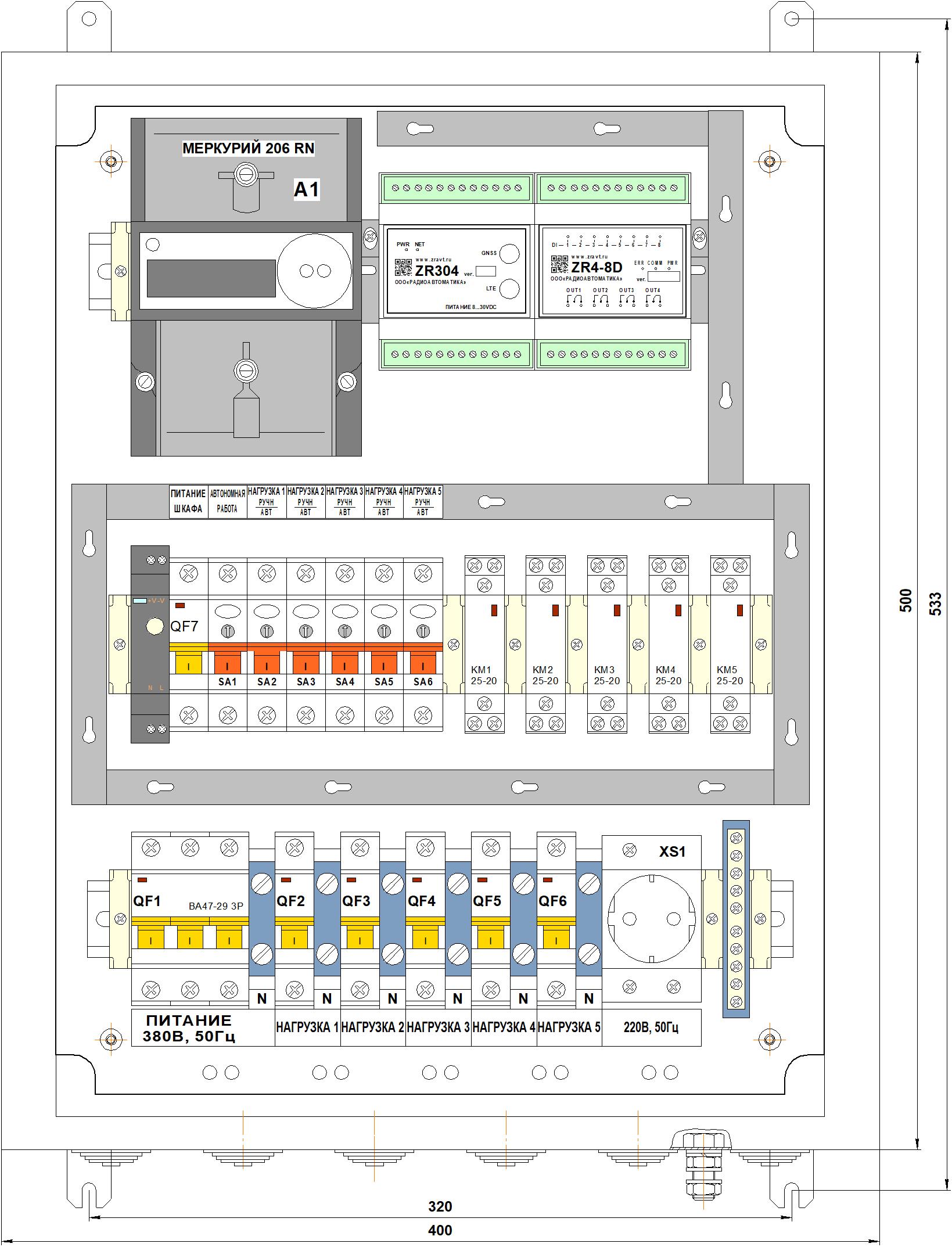

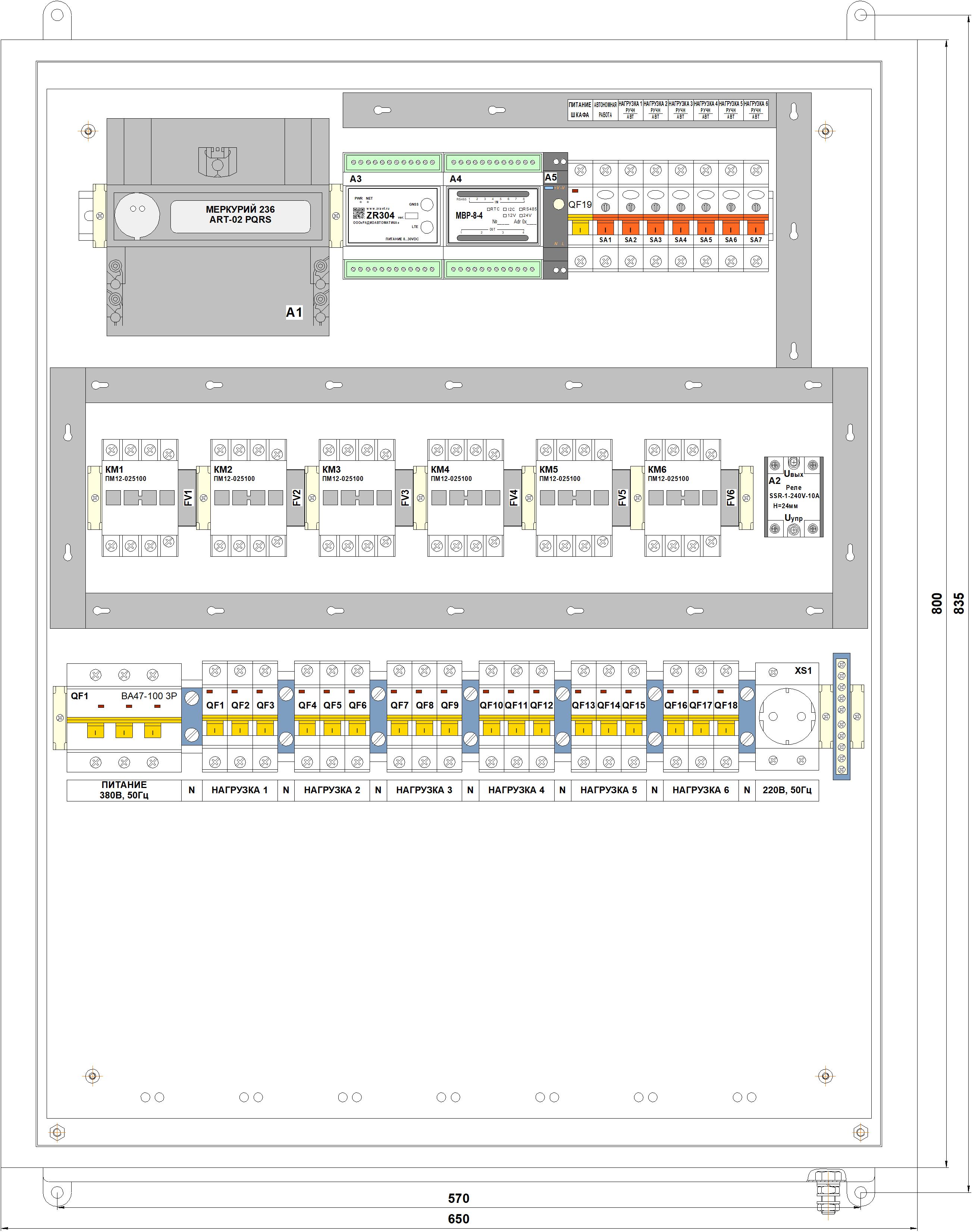

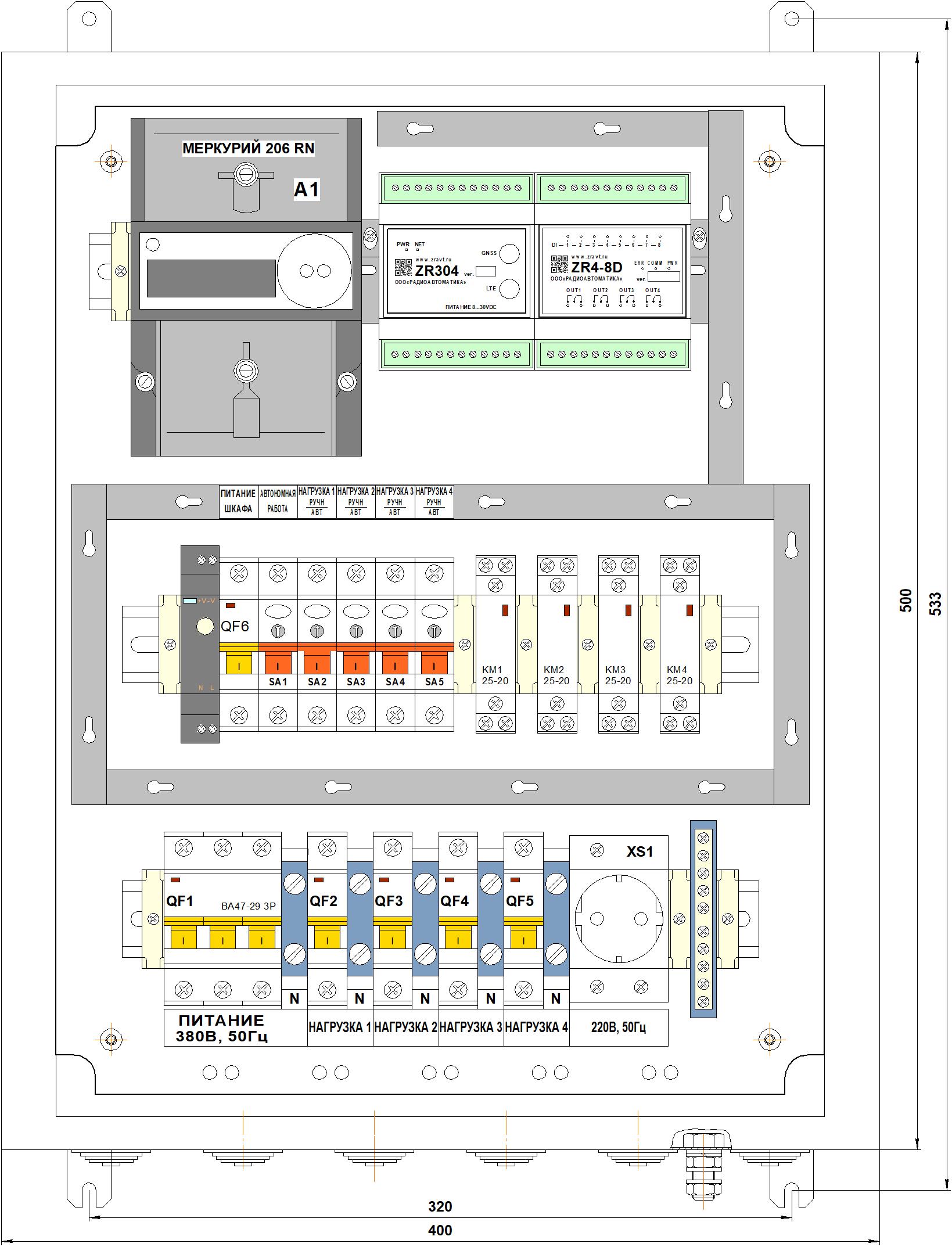

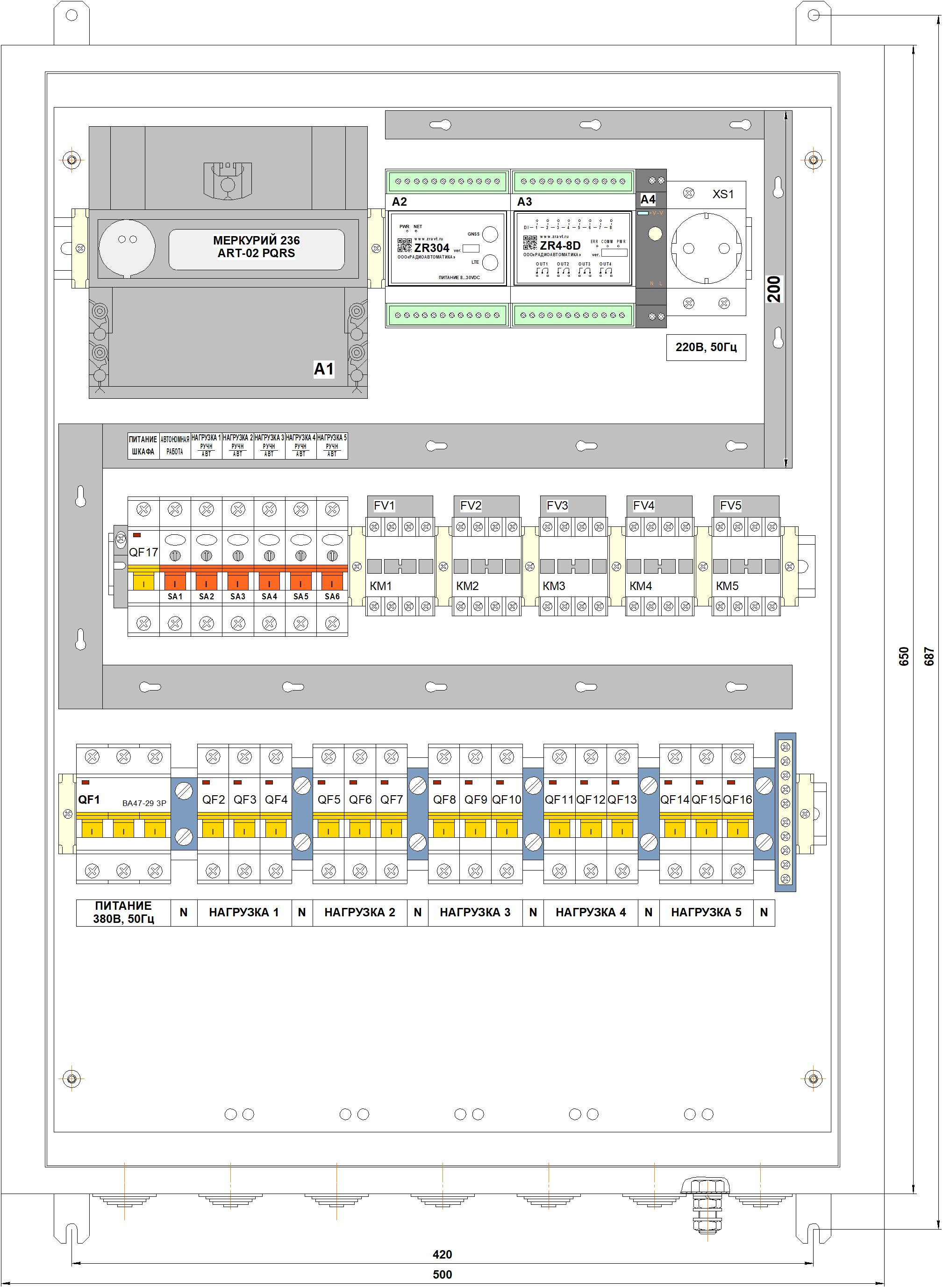

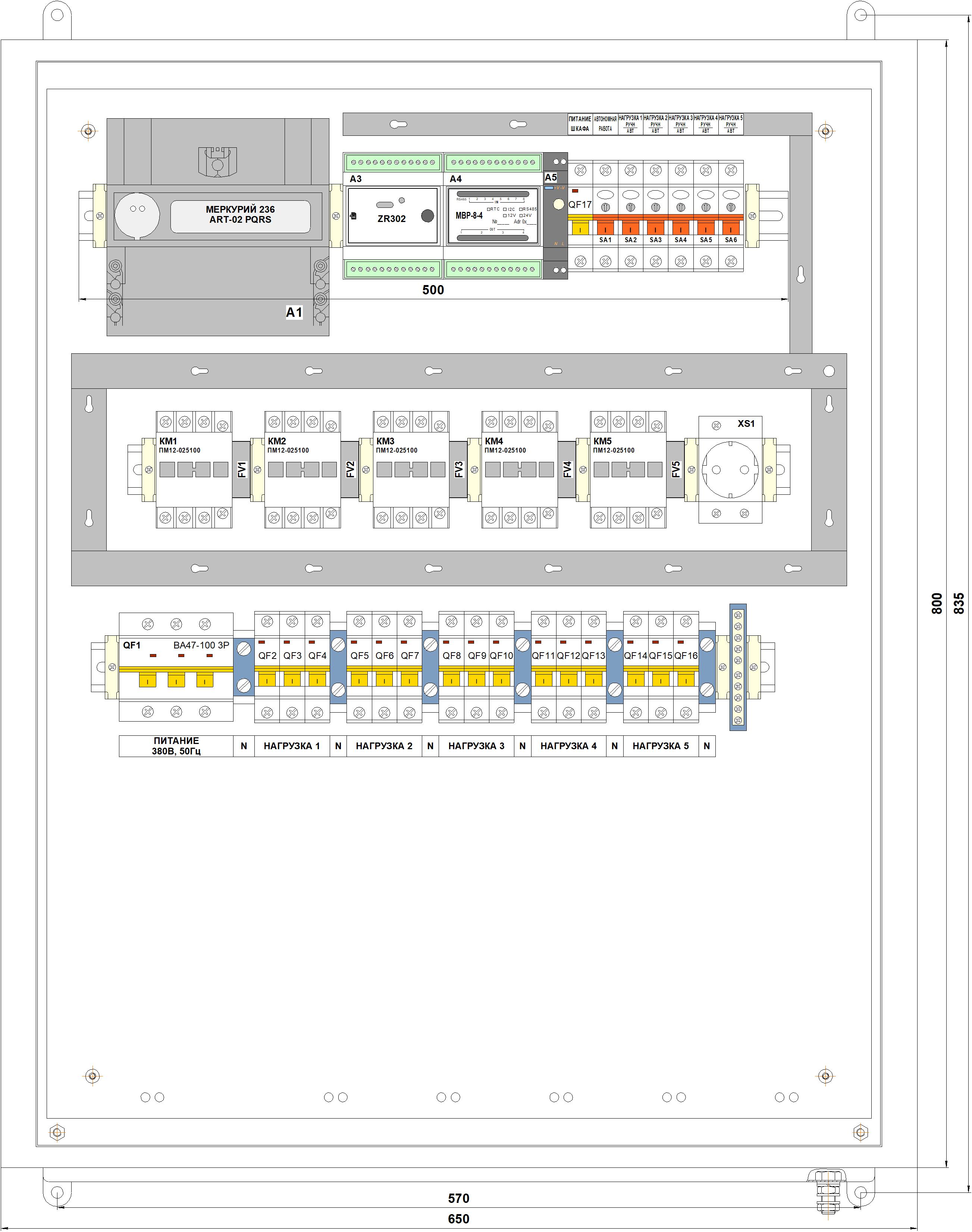

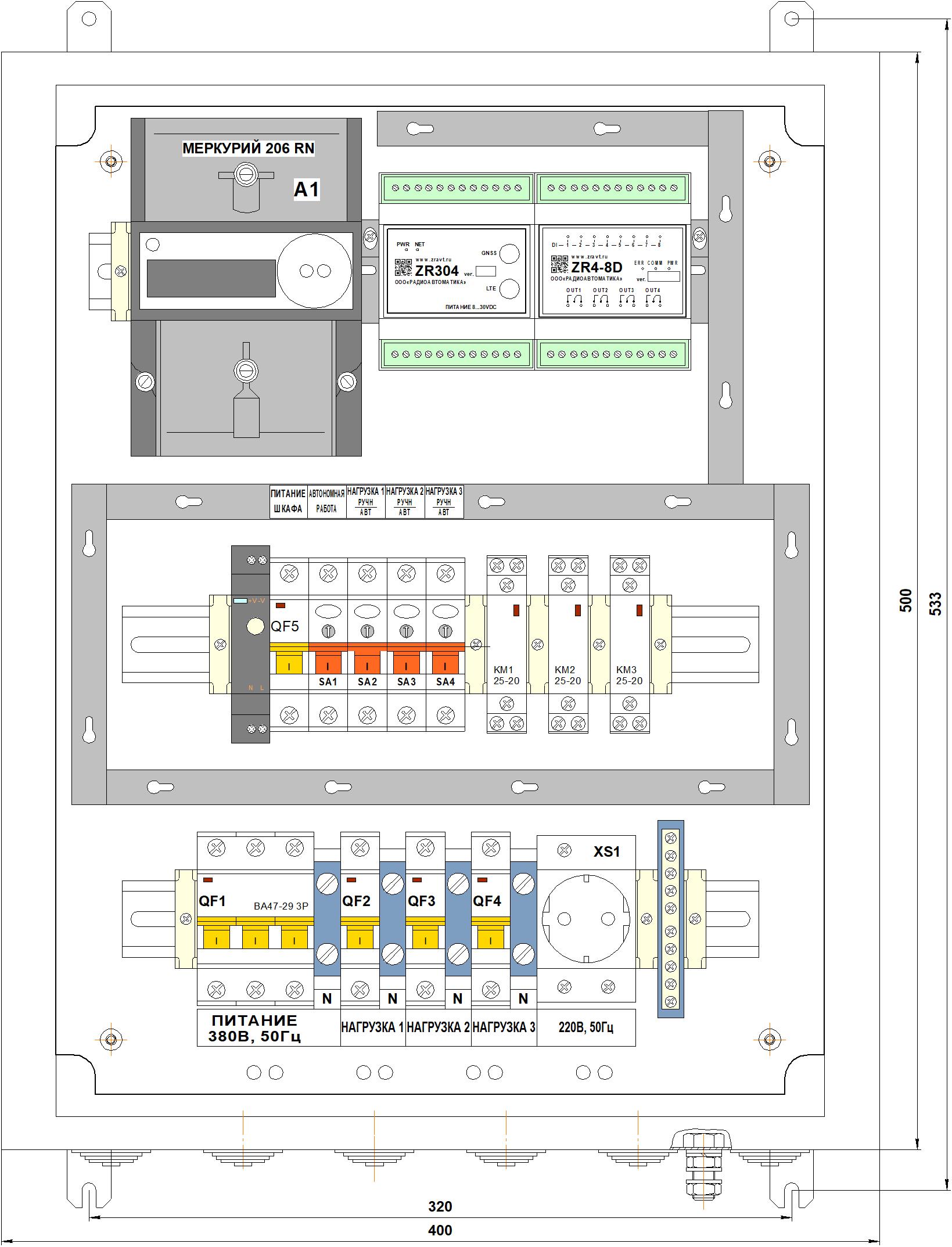

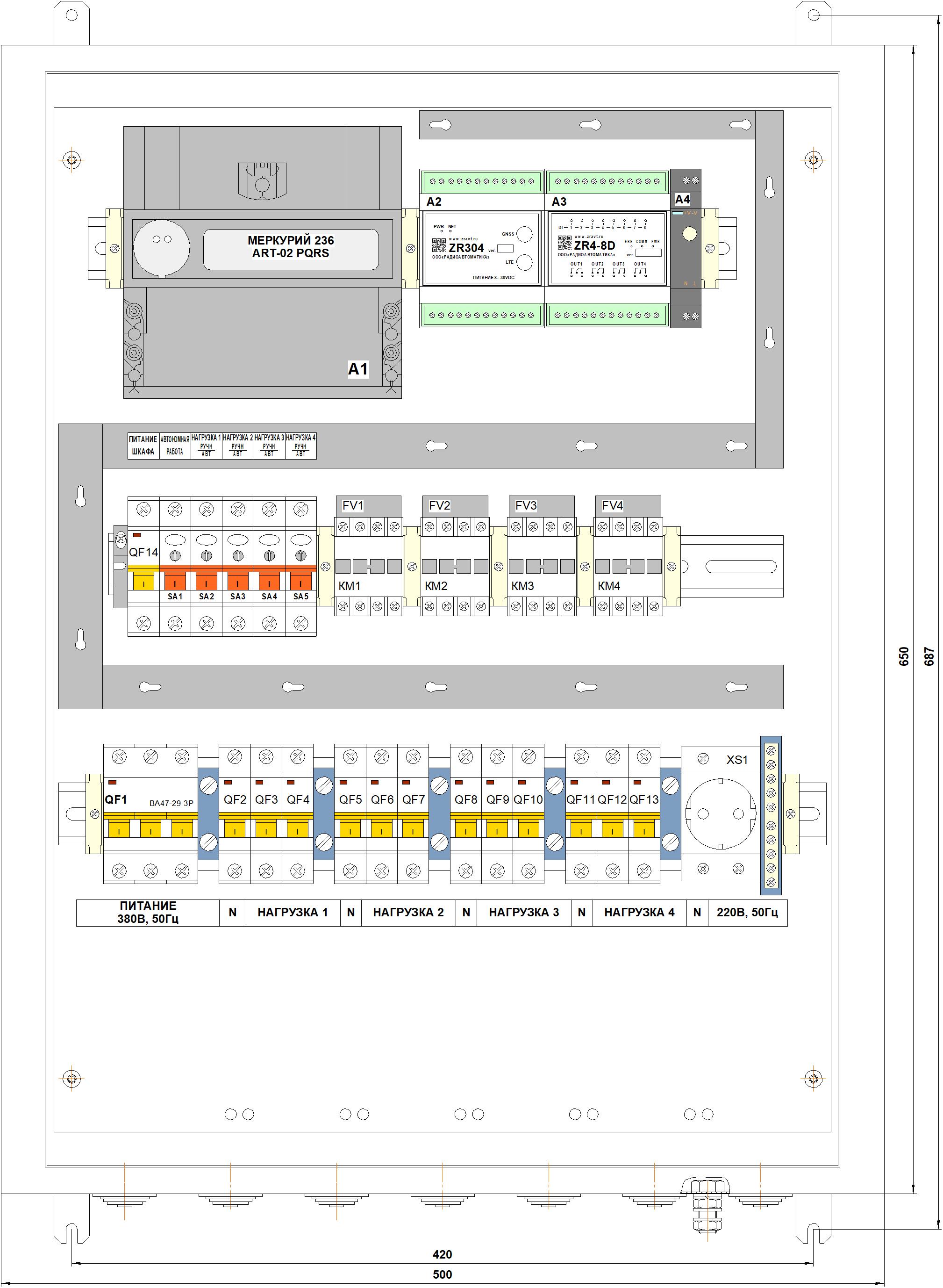

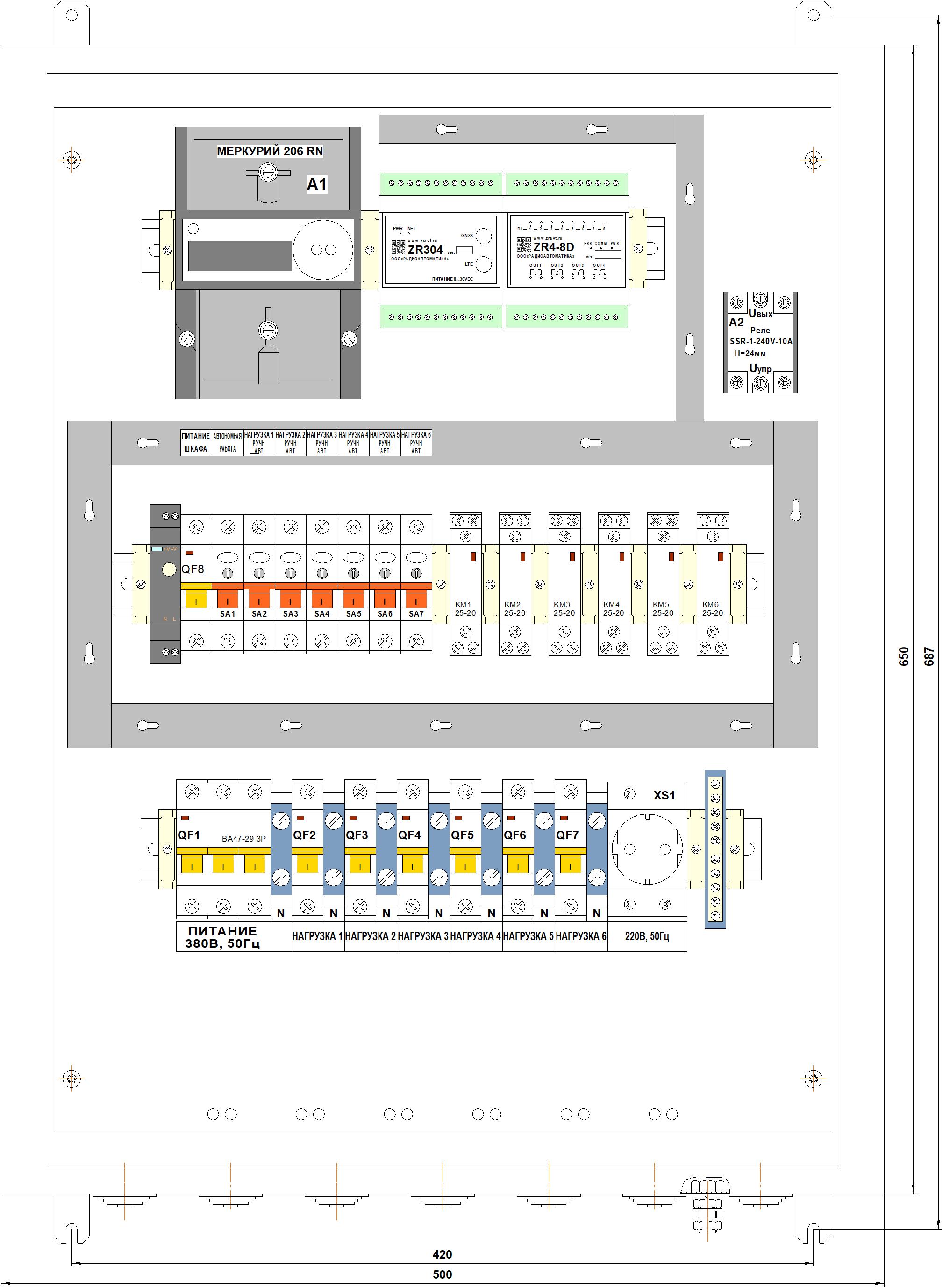

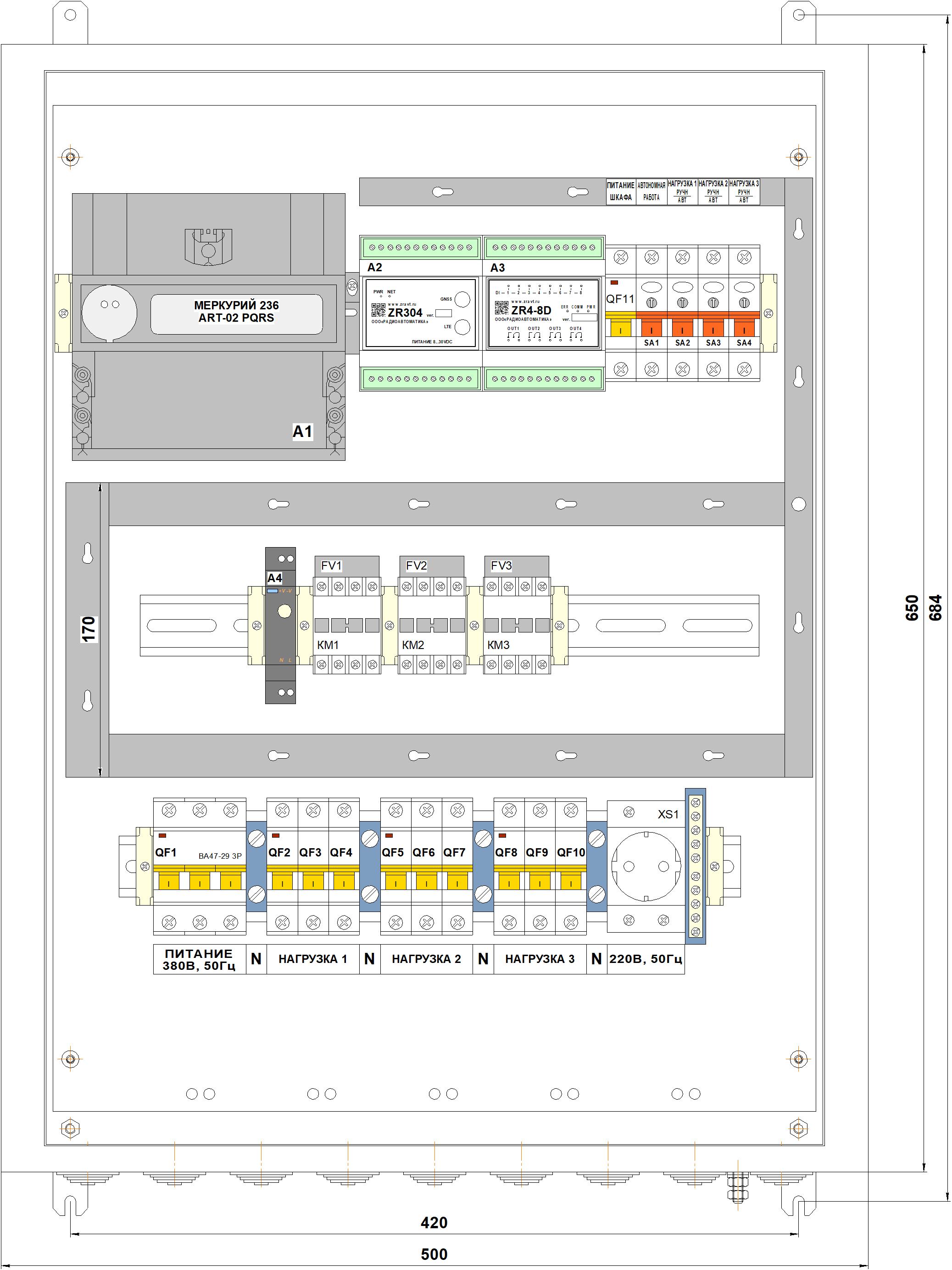

В данном разделе сайта расположена конструкторская документация на серийные модели шкафов управления освещением "СПЕКТР". Комплект документации на шкаф включает в себя чертеж, схему электрическую принципиальную и перечень элементов.
Серийные модели шкафов различаются по типу электропитания (однофазные и трехфазные) количеству пускателей (1...6), наличию узла учета электроэнергии и функции обогрева. Конструкторская документация на шкафы с дополнительными опциями предоставляется по запросу.
Описание основных возможностей шкафов управления освещением "СПЕКТР" приведено по данной ссылке.

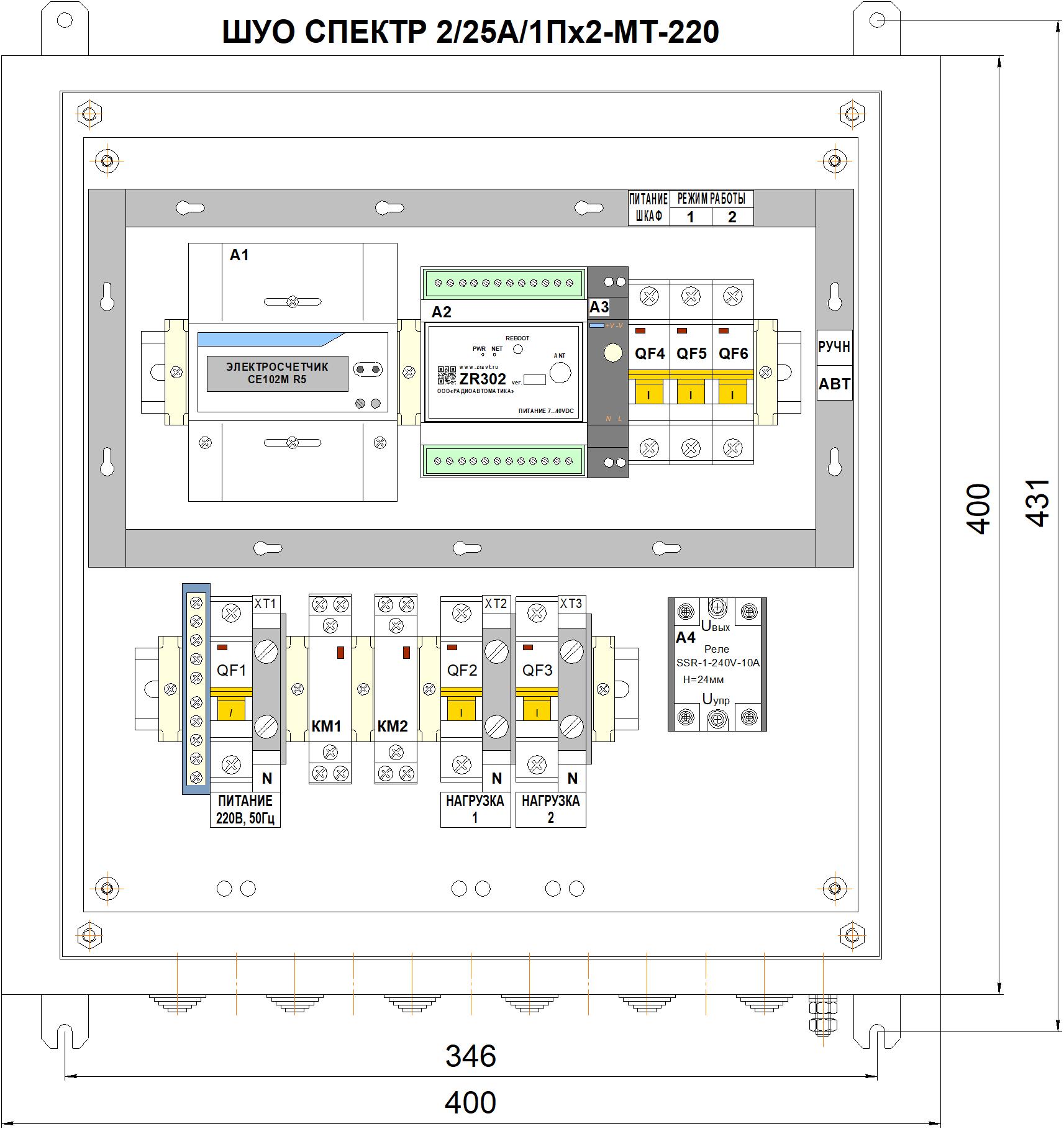

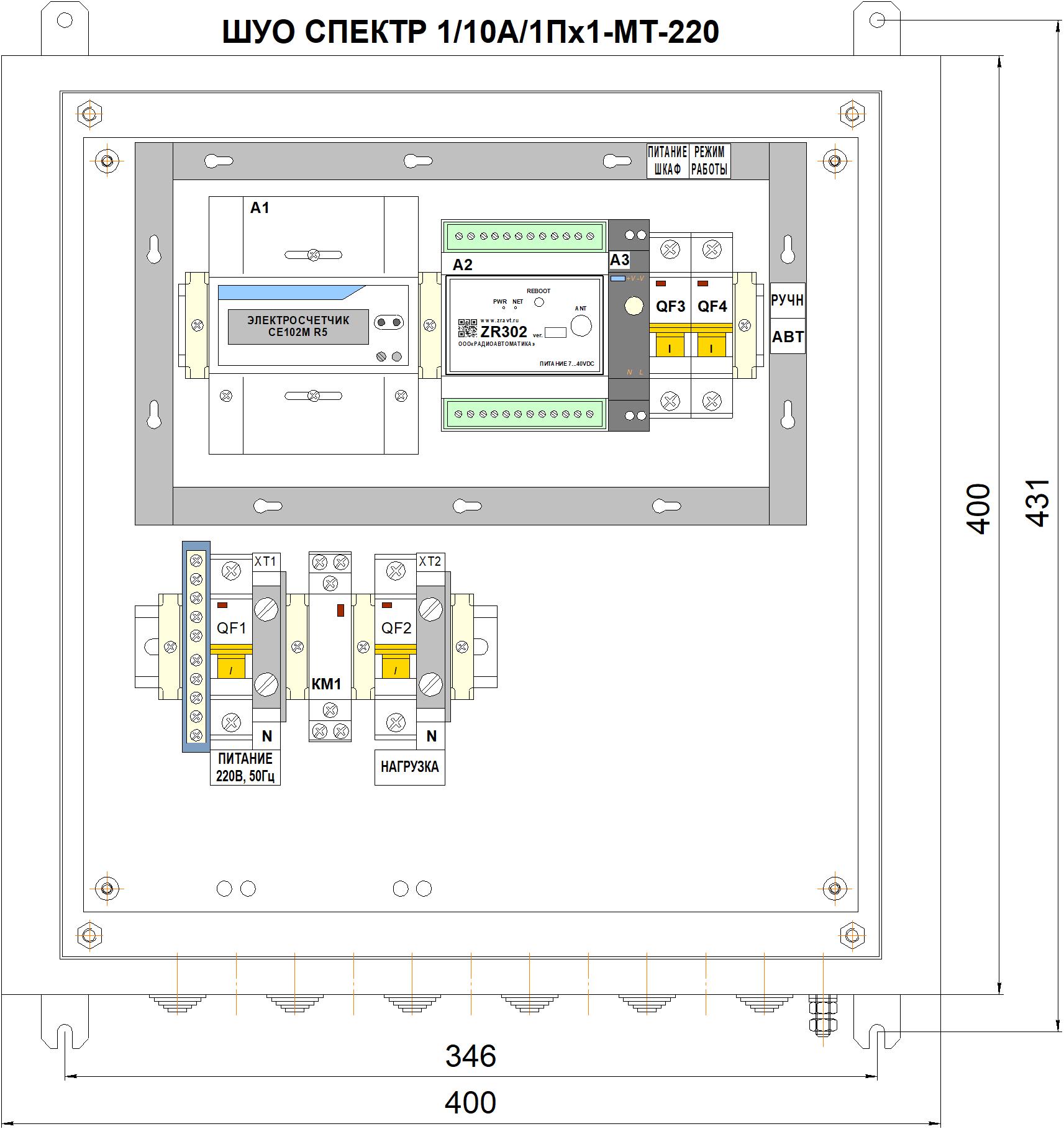

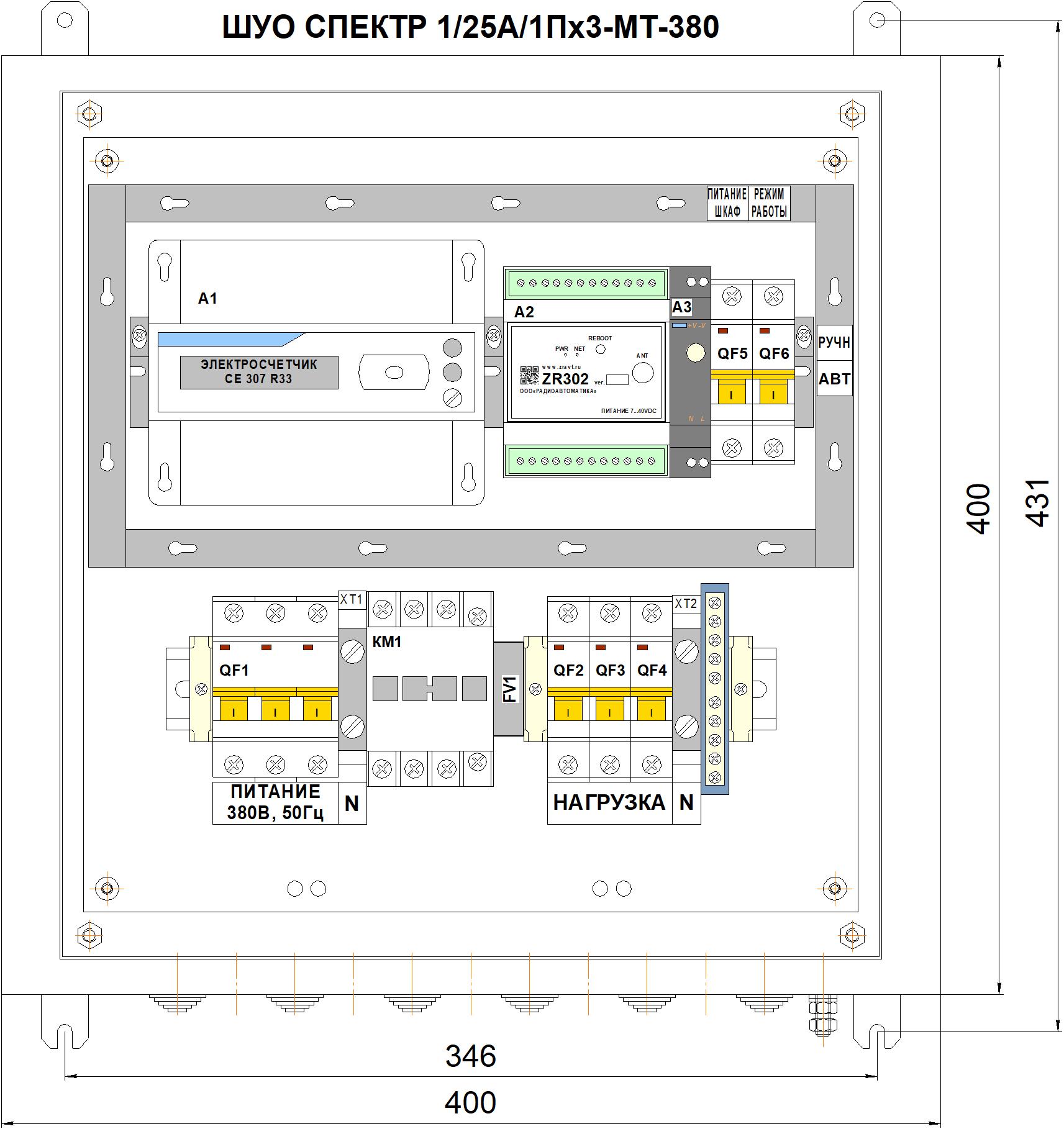

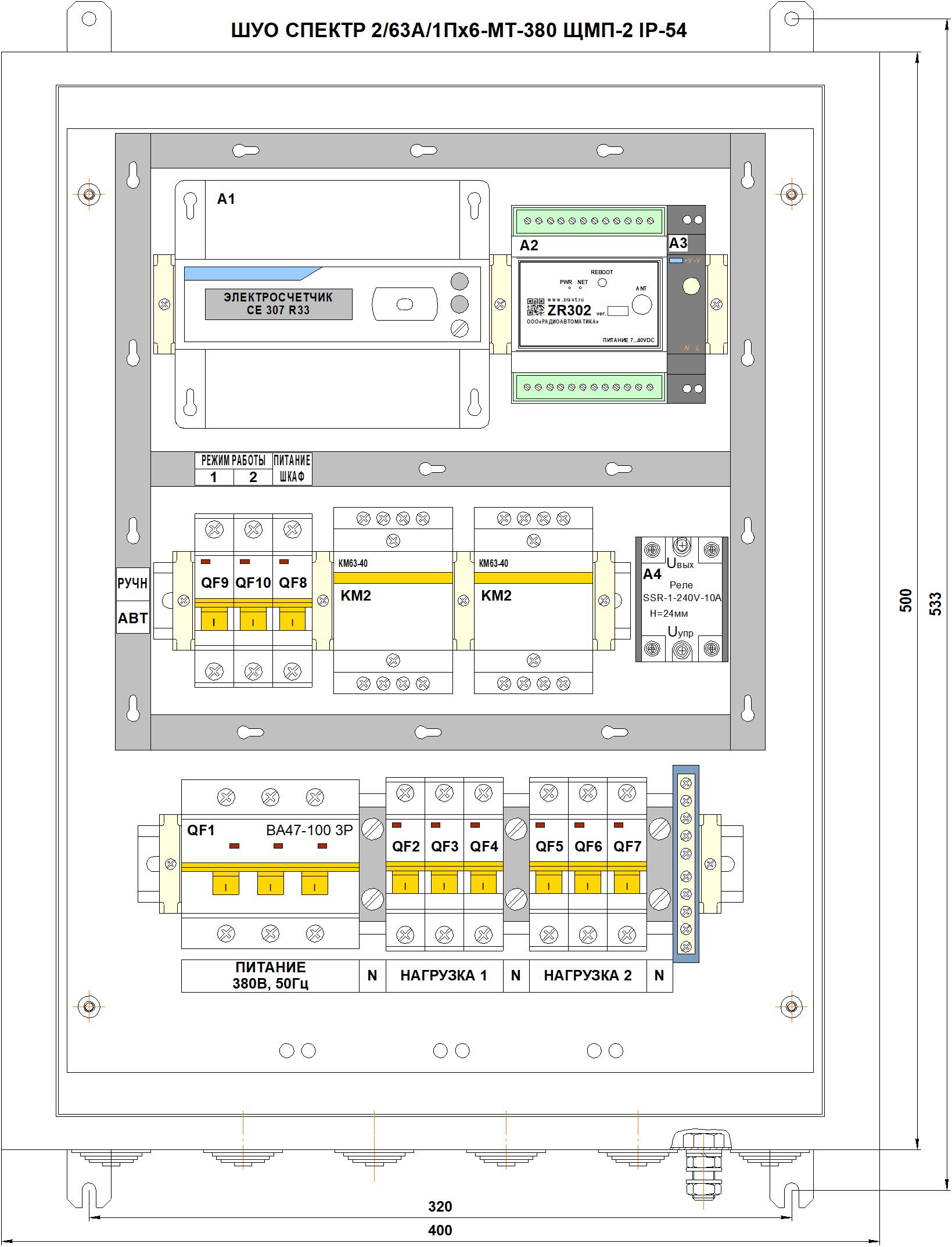

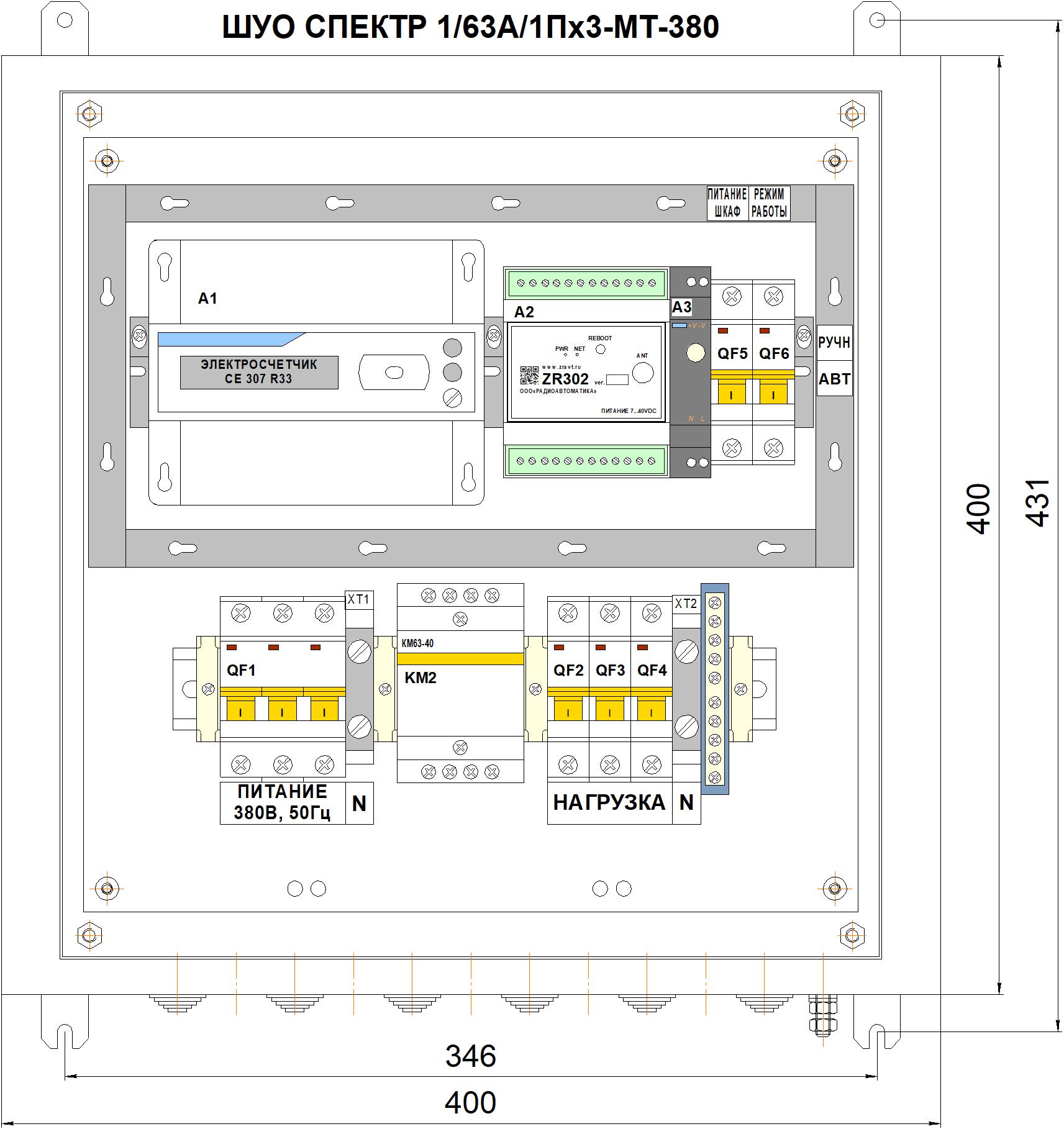

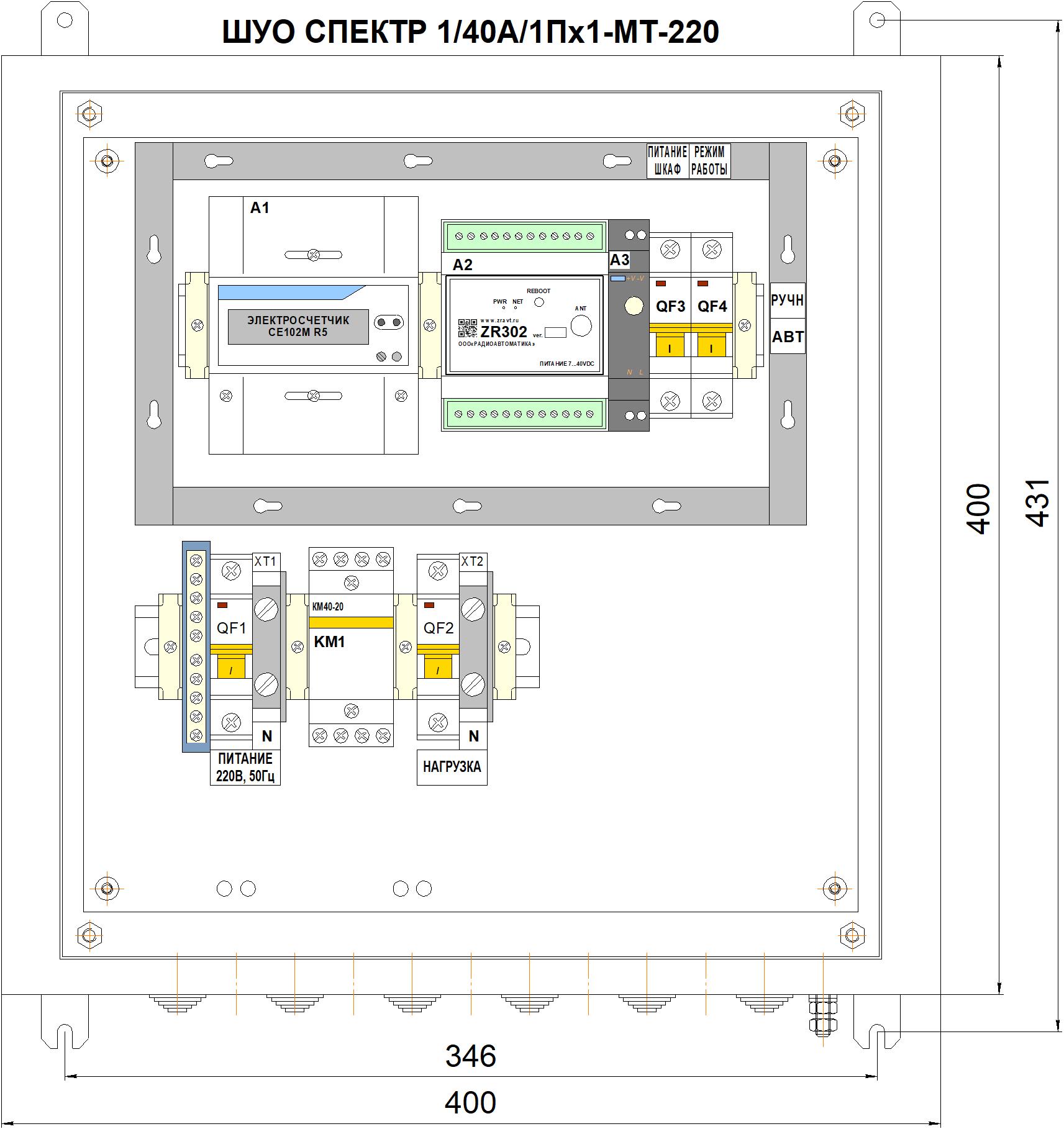

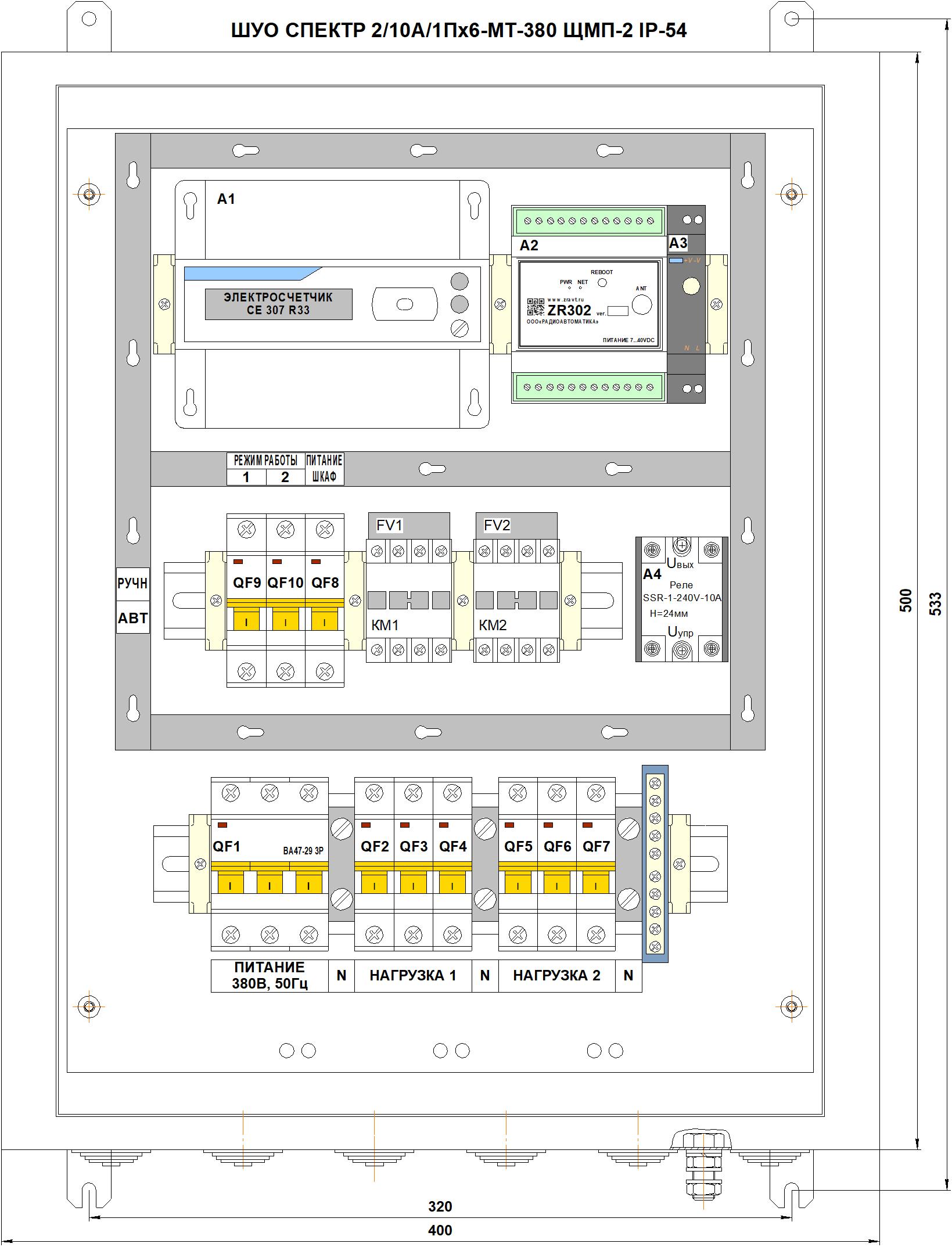

Каталог серийных моделей

Список опций для шкафов

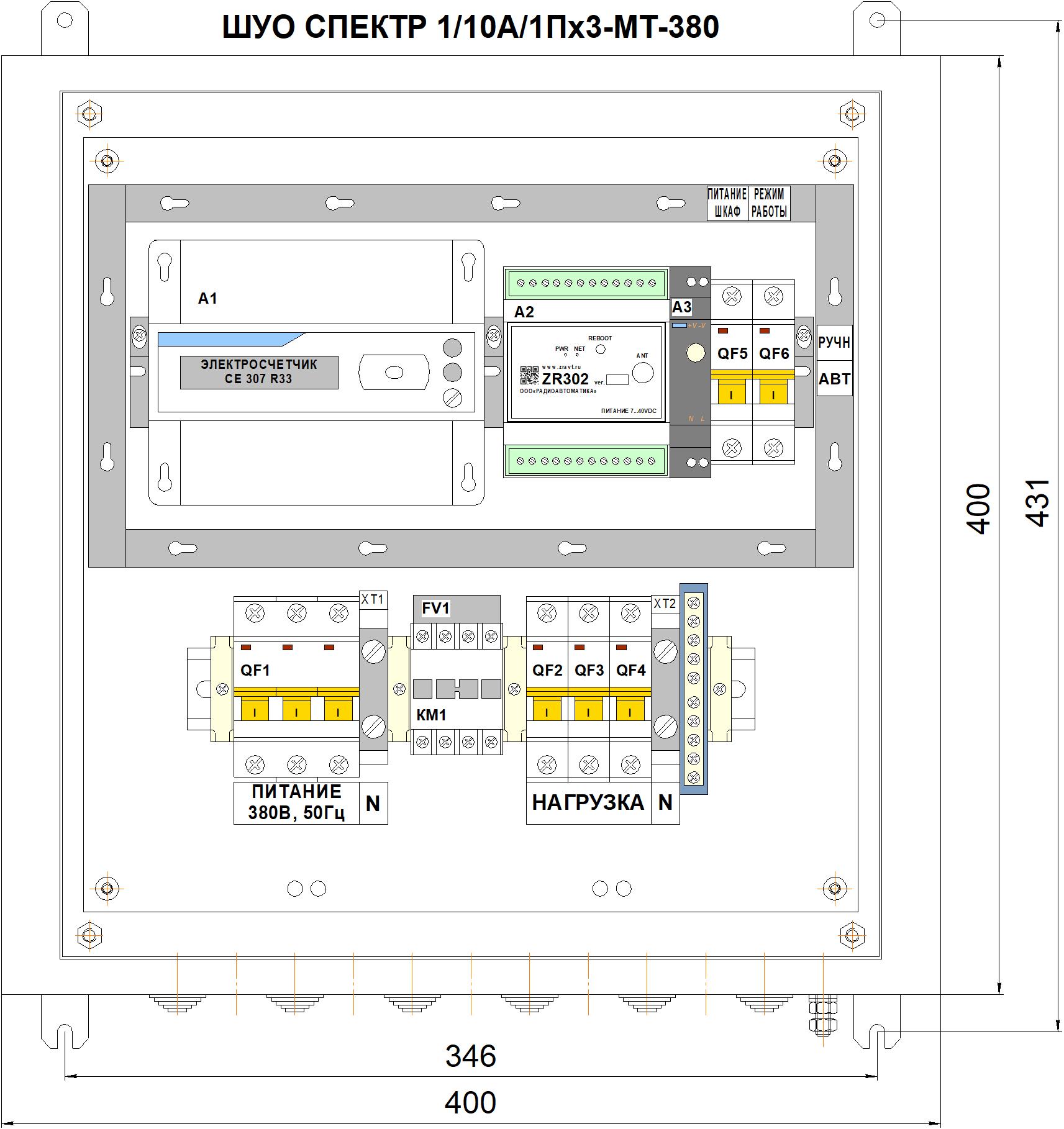

Список опций указывается в названии шкафов управления освещением с помощью набора букв. Для шкафа СПЕКТР-1/10А/1Пх3-МТ-380 таким набором являются буквы МТ, которые указывают на наличие электросчетчика и обогрева в шкафу. Пример и расшифровка полного условного обозначения приводится в документе по данной ссылке.

Список доступных опций:

А - Функция автоматического ввода резерва (АВР). Обеспечивает переключение осветительных сетей на резервный источник питания при аварии основного.
Б - Функция защиты светильников от пусковых токов. Для реализации функции в шкаф устанавливаются блоки защиты от пусковых токов, например Mean Well ICL-28R.
В - Функция фотофиксации (наблюдение за объектом). Для реализации функции шкаф комплектуется IP видеокамерой. Функция предполагает ежеминутную передачу фотоснимков в личный кабинет пользователя.
Г - Ограничитель импульсных перенапряжений (грозозащита). Для реализации функции в шкаф устанавливаются ограничители импульсных перенапряжений, например ИЕК ОПС1-С 3Р.
Д - Функция управления светильниками по радиоканалу 868МГц. Для реализации функции шкаф комплектуется блоком управления светильниками по радиоканалу RFH-868, при этом каждый светильник должен быть оснащен устройством управления RFM-868.
Е - Функция связи с сервером через Ethernet или WiFi. Для реализации функции шкаф комплектуется преобразователем интерфейсом, что позволяет организовать связь с сервером без использования услуг операторов сотовой связи.
К - Вход ~220В для внешнего управления. Для реализации функции шкаф комплектуется реле с катушкой управления на ~220, что позволяет включать освещение по датчикам движения или с применением каскадных режимов управления.
М - Узел учета электроэнергии. Для реализации функции шкаф комплектуется счетчиком электроэнергии марки МЕРКУРИЙ или ЭНЕРГОМЕРА.
О - Ограничитель мощности. Для реализации функции шкафы с трехфазным питанием комплектуются прибором ОМ-630, а шкафы с однофазным питанием прибором ОМ-110.
П - Функция пофазного управления для трехфазных шкафов. Для реализации функции шкафы комплектуются однополюсными пускателями, что позволяет управлять независимо каждой фазой.
Р - Реле выбора фазы питания шкафа. Для реализации функции шкафы комплектуются прибором РВФ-02, что обеспечивает переключение питания электроники шкафа на резервную фазу при аварии основной.
Т - Утепленный корпус с функцией обогрева. Для реализации функции шкаф комплектуется автоматическим нагревательным элементом, что позволяет под-держивать внутри оптимальную температуру в зимний период и существенно увеличить срок службы электроники.
У - Автоматические выключатели дифференциального тока (УЗО) в составе шкафа. Устанавливаются в шкаф с особыми требованиями к электропитанию линий освещения.
Ф - Фотореле с выносным фотодатчиком в составе шкафа. Обеспечивает допол-нительный режим автоматического управления нагрузками по уровню естественной освещенности (с привязкой к расписанию или без такой привязки).
