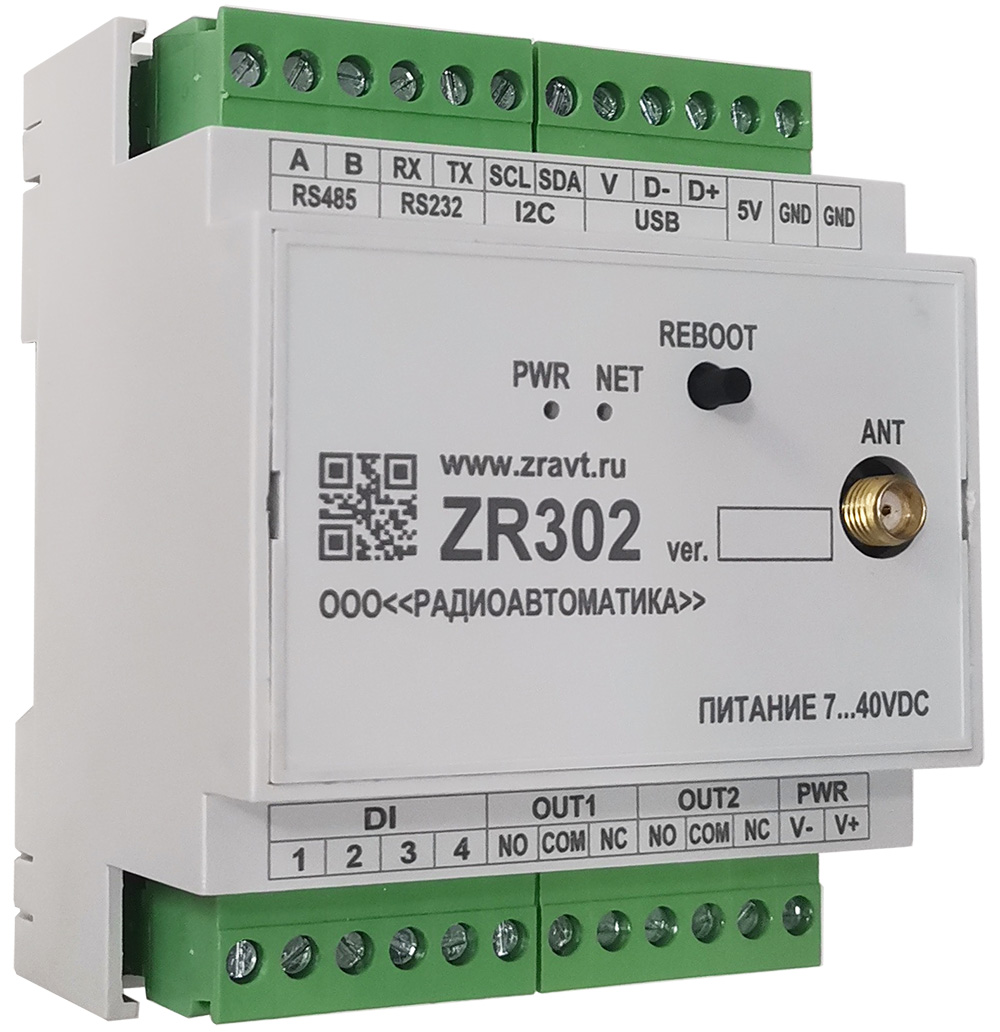

Контроллер управления освещением ZR302-R

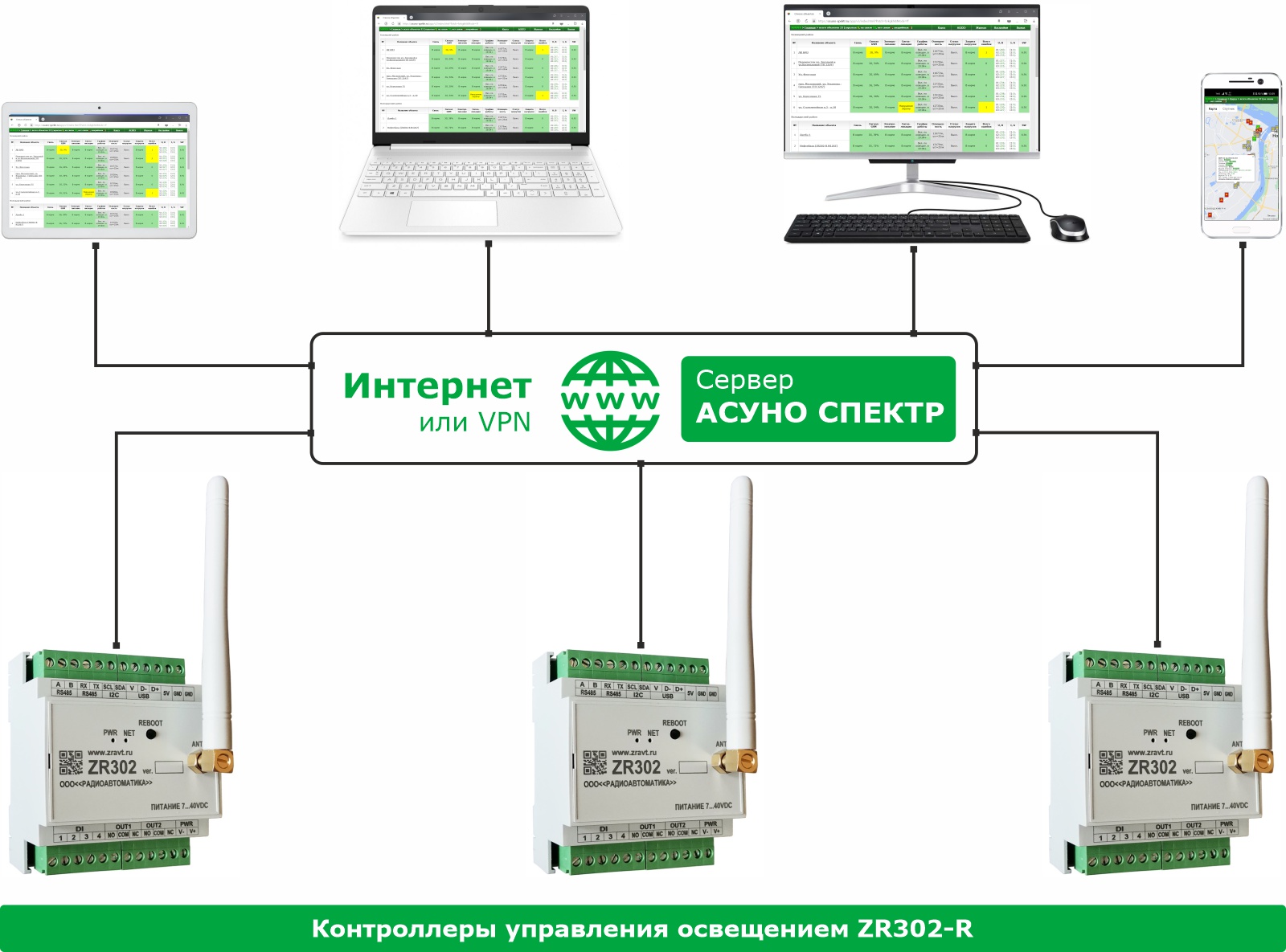

Контроллер ZR302 предназначен для автоматического и дистанционного управления сетями уличного освещения. Способен работать автономно и в составе автоматизированной системы управления наружным освещением АСУНО СПЕКТР. Базовый комплект поставки позволяет управлять двумя линиями освещения, контролировать их состояние, а так же считывать показания счетчика электроэнергии через интерфейс RS485. Для расширения функционала применяются модули ввода-вывода ZR4-8D, ZR1-16D-24V и ZR1-16D-220V.

Внимание!


Контроллер ZR302 снят с производства. Вместо него выпускается новая модель - ZR304, в котором добавлен навигационный модуль, аналоговый вход для подключения фотодатчика ZRF1 и возможность работы в сетях LTE / 4G. В остальном функционал контроллеров идентичен.

Технические характеристики

Аппаратные возможности
1 Количество и тип выходов 2 релейных выхода, Imax=5А (AC 250В 50Гц / DC 24В / DC 12В), 1 выход DC 5В 500мА
2 Функции выходов Управление катушкой контактора линии освещения, управление обогревом шкафа (настраивается в личном кабинете АСУНО СПЕКТР)
3 Количество и тип входов 4 дискретных входа (cухой контакт, датчики NPN типа)
4 Функции входов Контроль контактов состояния пускателей, автоматических выключателей, органов ручного управления, фотореле, датчиков движения, исправности электросети, пожара и охраны (настраивается в личном кабинете АСУНО СПЕКТР)
5 Последовательные интерфейсы RS485, RS232, USB
6 Функции интерфейса RS485 Подключение внешних модулей ввода-вывода, датчиков и приборов учета
7 Функции интерфейса RS232 Подключение к северу через преобразователь интерфейсов Ethernet или WiFi
8 Функции USB интерфейса Настройка, обновление прошивки, доступ к регистрируемым параметрам через ПК
9 Часы реального времени (RTC) Встроенные, энергонезависимые часы реального времени (RTC) с точностью хода ±1 сек/сут.
10 Память Встроенная FLASH память объемом 15Мб для хранения программ, настроек и архива регистрируемых параметров
11 Обновление прошивки Обновление прошивки через USB и дистанционное обновление прошивки через интернет
Поддерживаемые устройства
12 Приборы учета Счетчики электроэнергии Меркурий / Энергомера / ПСЧ
13 Модули расширения Модули ввода-вывода ZR / ОВЕН
14 Приборы управления яркостью светильников Hidden energy
Органы управления и индикации
15 Управление REBOOT - кнопка сброса питания для перезапуска контроллера
16 Светодиодная индикация PWR - статус электропитания, NET - статус связи
Электропитание
17 Напряжение электропитания DC 7...40В
18 Мощность потребления Не более 8 ВA
19 Резервное электропитание контроллера Встроенный ионистор (суперконденсатор), обеспечивающий автономную работу связи до 2 минут для оповещения об аварии через интернет или по СМС при обесточивании
20 Резервное электропитание часов реального времени (RTC) Встроенная, не заряжаемая литиевая батарея со сроком службы до 10 лет
Встроенный GSM модуль
21 Частотные диапазоны UMTS 900/2100 (3G / HSDPA / HSUPA); GSM 900/1800 (2G / EDGE / GPRS)
22 Скорость приема/передачи данных До 7.2 Мбит/с
23 Формат сим карты Nano SIM (сим-карта размещается в держателе под верхней крышкой контроллера)
24 Тип антенного разъёма SMA Plug
Конструктивные параметры
25 Габариты (без учета антенны) 71х97х58 мм
26 Вес (без учета антенны) Не более 0,4 кг
27 Степень защиты по ГОСТ 14254-2015 IP20
28 Тип крепления Крепление на DIN-рейку
29 Тип клеммных соединений Съемные клеммники с невыпадающими винтами, шаг контактов 5мм.
30 Температура эксплуатации -20…+50°C
31 Относительная влажность Не более 80 % (при +25 °С и более низких температурах без конденсации влаги);
32 Атмосферное давление От 84 до 106,7 кПа;
33 Средний срок службы 10 лет
34 Средняя наработка на отказ 80 000 ч

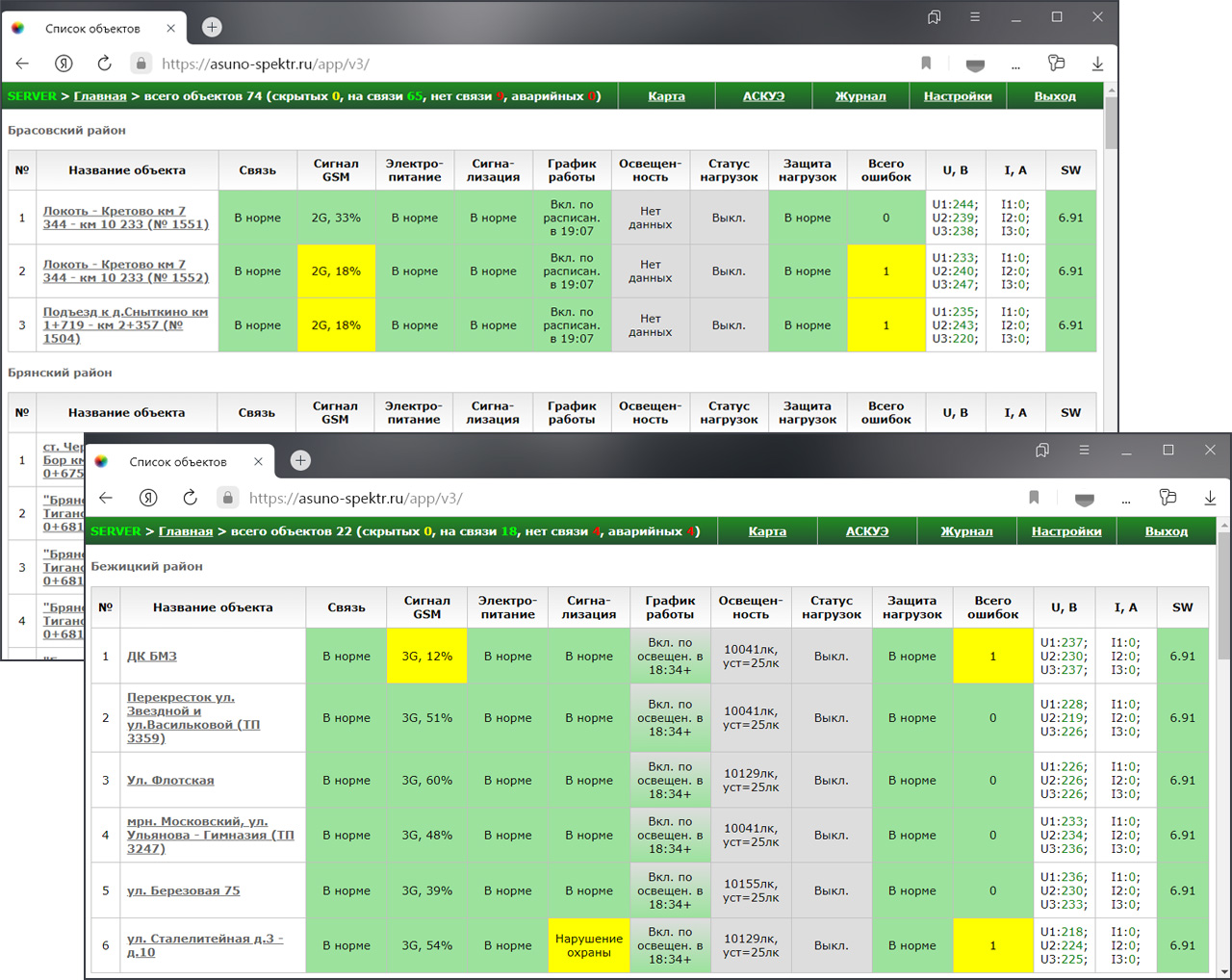

Работа с контроллером через личный кабинет

Основные функции личного кабинета – дистанционное управление, настройка оборудования, контроль показаний приборов учета и оповещение персонала при возникновении аварий. Для работы с контроллером через личный кабинет потребуется паспорт из комплекта поставки и сим карта формата NANO-SIM любого оператора сотовой связи с оплаченной услугой передачи данных.

1 Установие сим-карту в ZR302

Связь ZR302 с сервером осуществляется через мобильный интернет. Контроллер автоматически подключится к серверу и отобразится в Вашем личном кабинете после установки сим-карты.

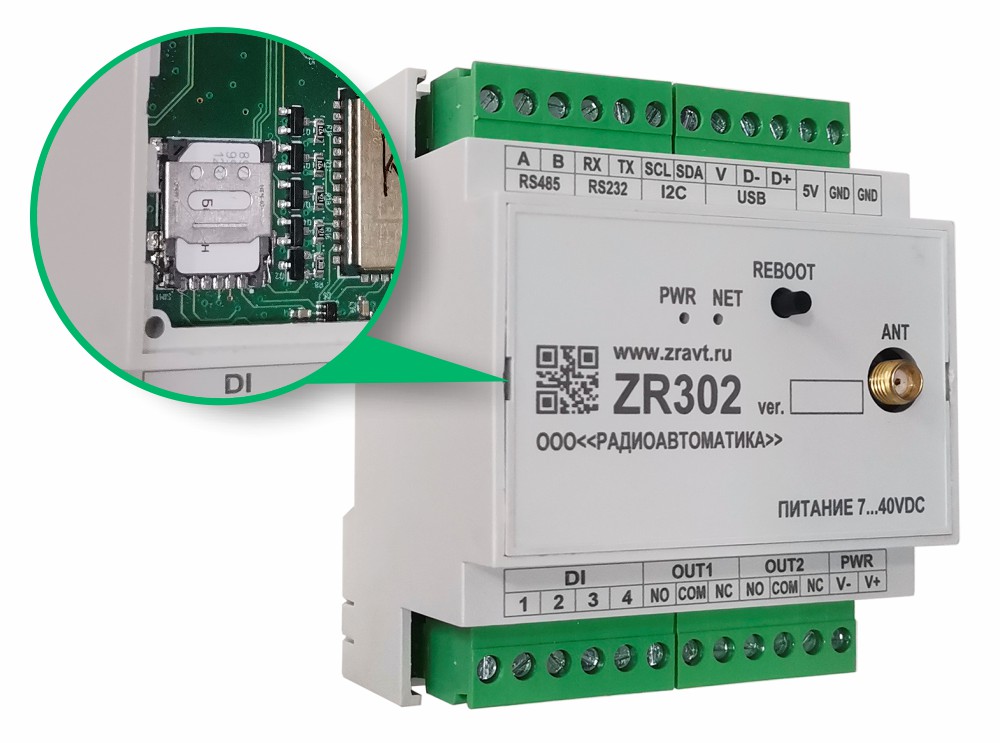

Контроллер управления освещением ZR302 и лоток для установки сим-карты
2 Перейдите по ссылке из паспорта

Ссылка ведет на страницу авторизации в личном кабинете АСУНО СПЕКТР, где необходимо ввести имя пользователя и пароль из паспорта на контроллер.

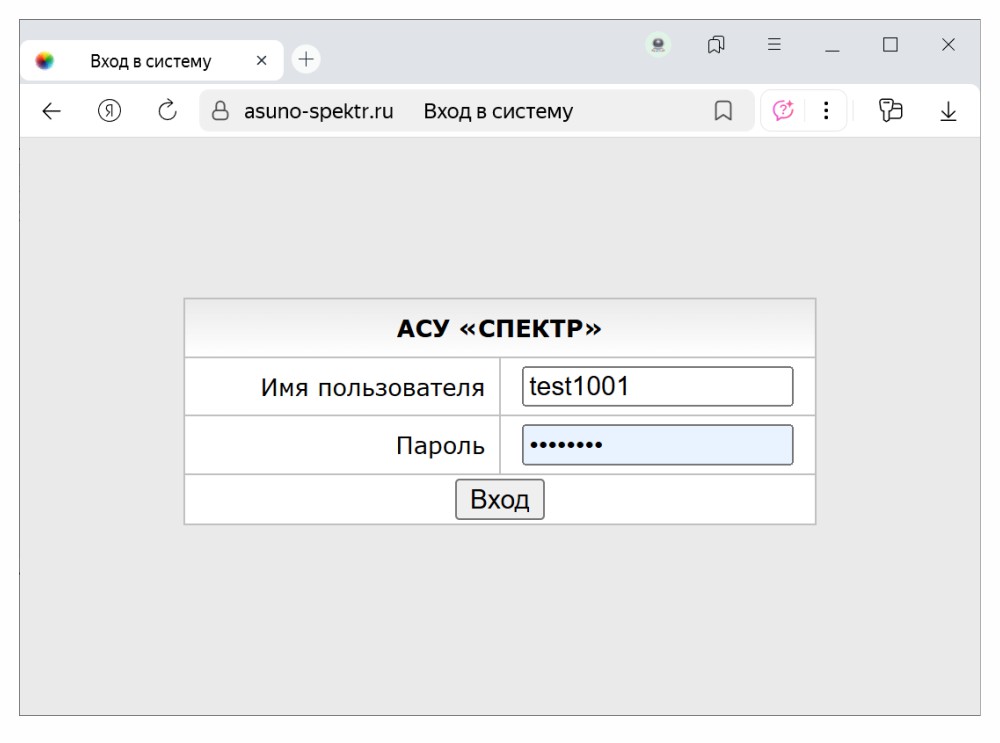

Страница авторизации в личном кабинете АСУНО СПЕКТР
3 Найдите контроллер в списке

Новый контроллер можно найти в личном кабинете по заводскому номеру, а в последствии его можно переименовать и добавить в нужную группу объектов.

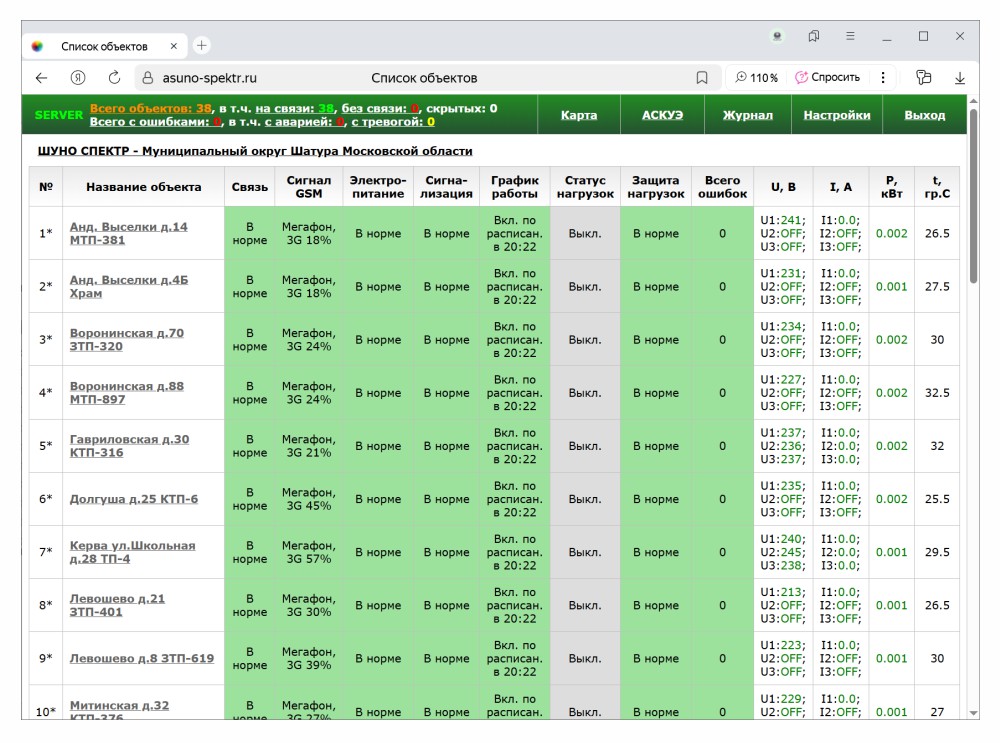

Страница списка объектов в личном кабинете АСУНО СПЕКТР

Внимание!

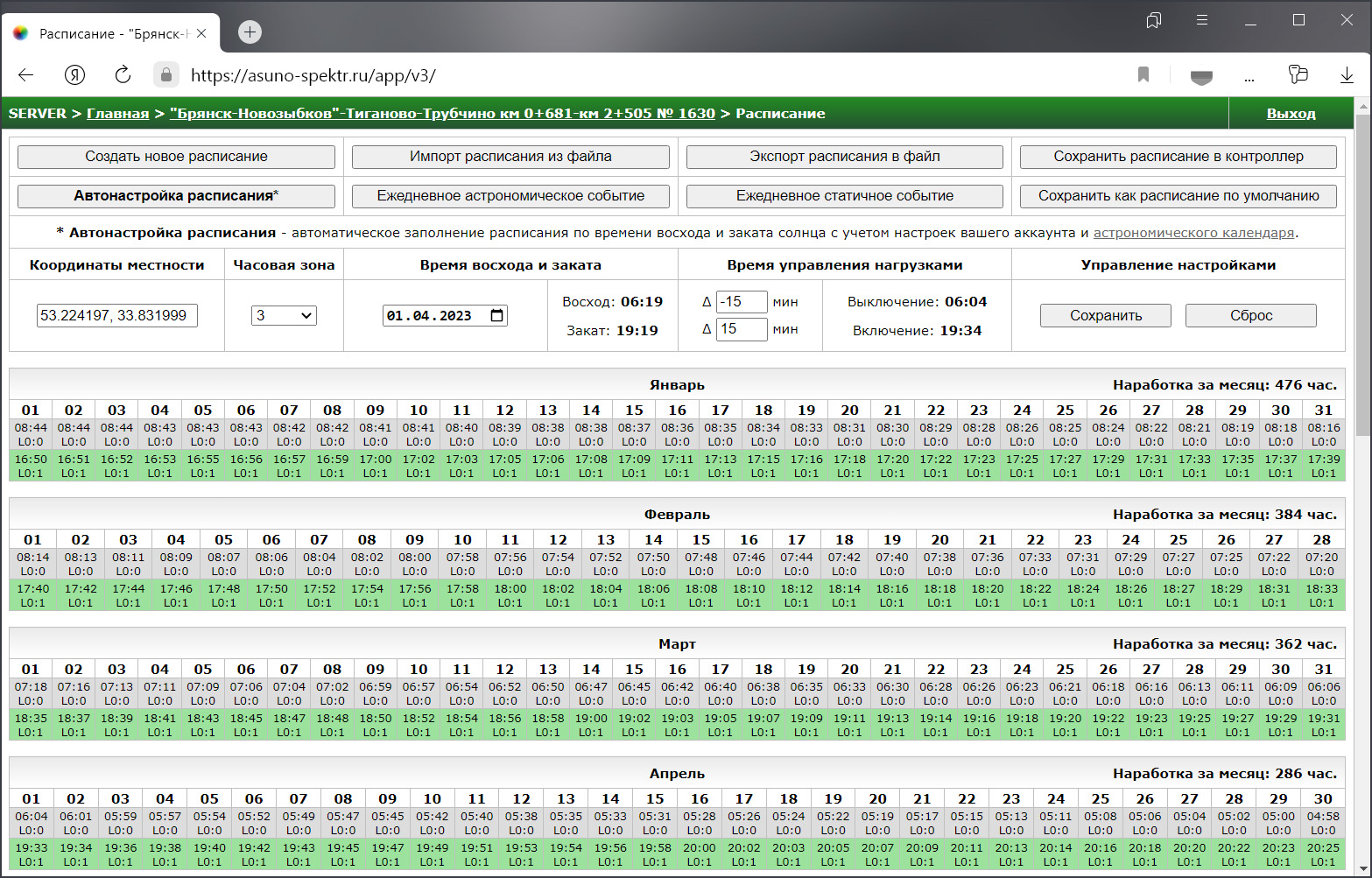

Питающие пункты оснащенные контроллером ZR302 способны работать без связи с сервером и не требуют обязательной настройки после монтажа на объекте. Для этого при заказе контроллера необходимо указать населенный пункт, в котором будет эксплуатироваться изделие, что бы мы запрограммировали часовой пояс и записали в него расписание автоматического управления.

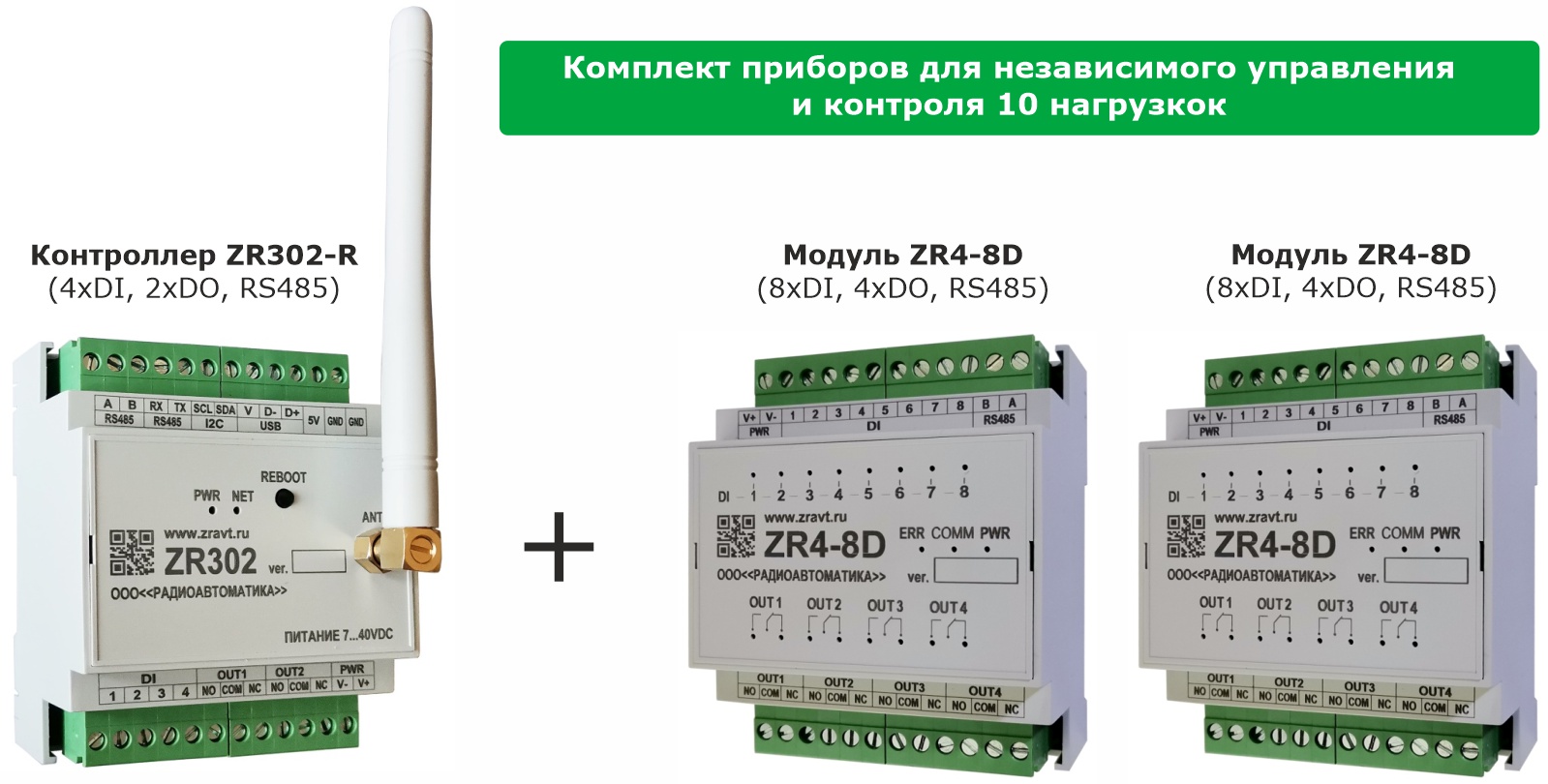

Расширение функционала ZR302

ZR302 обладает возможностями расширения функционала за счет внешних модулей ввода-вывода серии ZR собственного производства. Связь с приборами осуществляется через интерфейс RS485 по протоколу Modbus. Основные характеристики приборов приведены в следующие таблице.

# Модель Выходы Входы
1 ZR4-8D 4 релейных выхода (до 5А) 8 дискретных входов (сухой контакт, датчики NPN типа)
2 ZR1-16D-24V 1 релейный выход (до 5А) 16 дискретных входов (сухой контакт, датчики NPN типа, датчики PNP типа)
3 ZR1-16D-220V 1 релейный выход (до 5А) 16 дискретных входов (сигналы ~220V AC)

Внимание!


Модули ZR4-8D и ZR1-16D-24V предназначены для увеличения количества стандартных входов и выходов, в то время как ZR1-16D-220V обеспечивает возможность контроля фаз непосредственно с вводного и выходных автоматов, а так же пускателей. Преимуществом применения ZR1-16D-220V является отсутствие необходимости установки доп. контактов и более высокий уровень достоверности сигналов.
