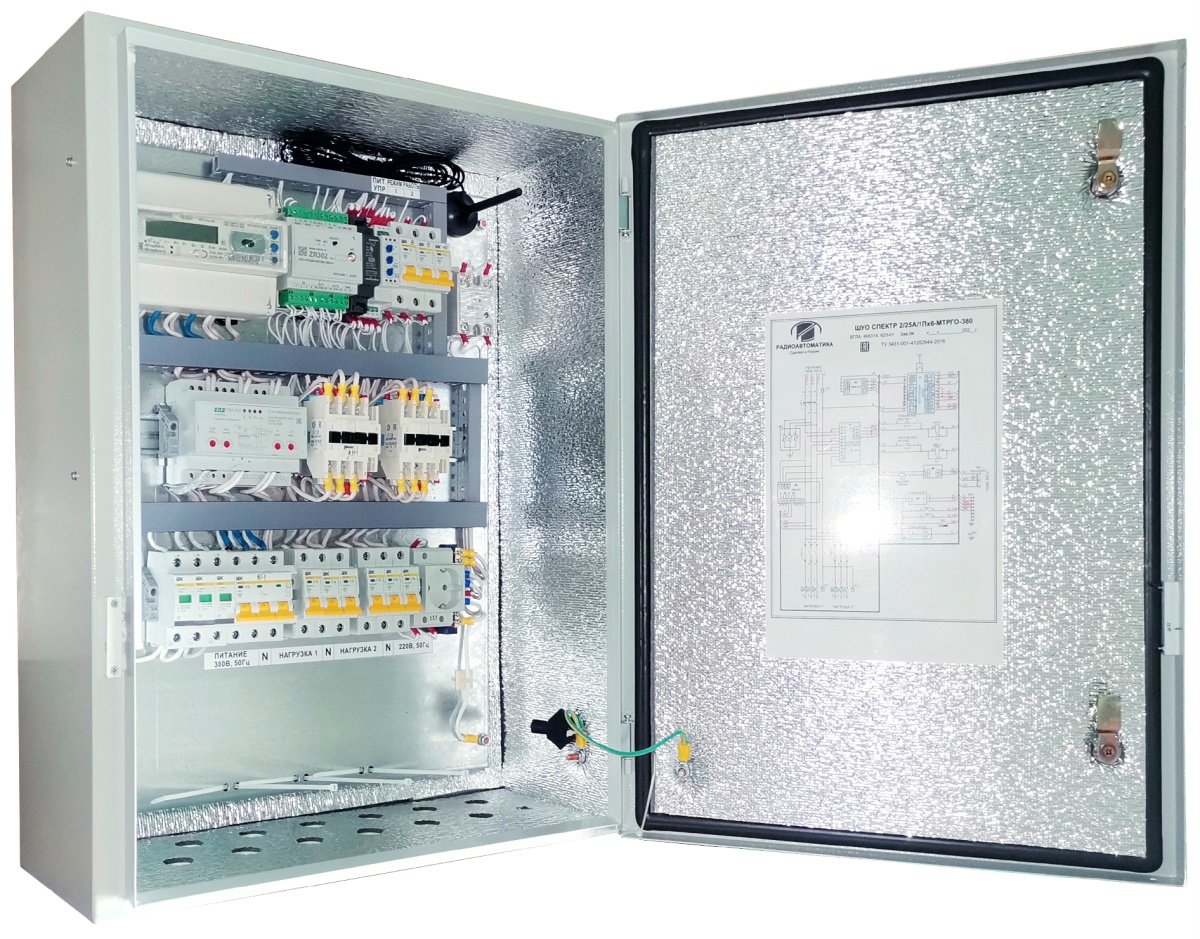

Шкафы управления освещением СПЕКТР

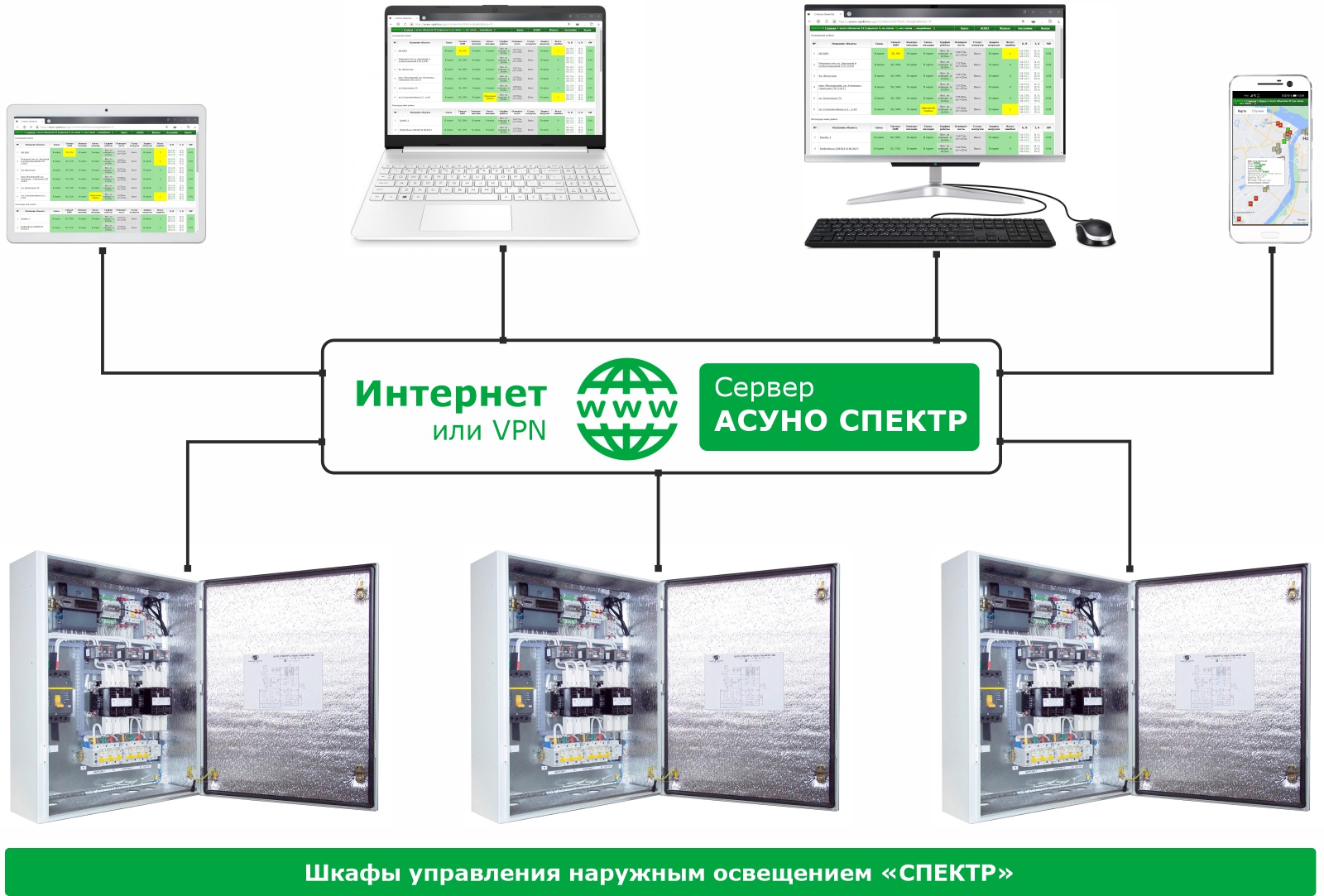

Шкафы СПЕКТР предназначены для управления освещением населенных пунктов и автомобильных дорог различного назначения. Выпускаются на базе контроллера ZR304 собственной разработки. Могут работать автономно и в составе автоматизированной системы управления наружным освещением АСУНО СПЕКТР. В шкафах доступно ручное, дистанционное и автоматическое управление нагрузками. Работа в автоматическом режиме осуществляется по расписанию, астрономическому календарю или уровню естественной освещенности.

Внимание!


Для проектировщиков доступна конструкторская документация. Сборка серийных моделей выполняется в соответствии с приведенной документацией, но возможно изготовление шкафов по техническому заданию клиента.

Программное обеспечение

В комплект поставки шкафов входит бесплатная программа управления наружным освещением СПЕКТР, которая является отечественной разработкой и включена в реестр российского программного обеспечения (реестровая запись №17364 от 17.04.2023). Программа предназначена для контроля параметров работы шкафов, учета электроэнергии, дистанционного управления и настройки автоматической работы освещения. Клиетам предоставляется возможность установки программы на собственный сервер и использование предустановленной копии программы на одном из наших серверов. Описание программы содержится в руководстве пользователя.

Технические характеристики

Основные характеристики
1 Номинальное напряжение 380В AC, 50Гц / 230В AC, 50Гц
2 Номинальный ток контакторов 10А / 25А / 40А / 63А / 100А / 160А / 250А
3 Количество и тип контакторов Однополюсные / трехполюсные электромагнитные контакторы - до 10 шт.
4 Номинальный ток автоматических выключателей 1А / 3А / 6А / 10А / 16А / 25А / 32А / 40А / 50А / 63А / 80А / 100А / 125А / 160А / 200А / 250А
5 Количество и тип автоматических выключателей Однополюсные, х-ка С - до 30 шт. / трехполюсные, х-ка С - до 10 шт.
6 Мощность потребления без учета внешней нагрузки Не более 100Вт с учетом обогрева в зимний период
7 Темература эксплуатации -40 … +50 °C
8 Степень защиты от окружающих воздействий IP54
9 Срок службы 10 лет
10 Сведения о сертификации Шкафы соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011. Выпускаются по ТУ 3431-001-41282944-2016
Режимы управления
11 Автоматическое управление По расписанию / по GPS (режим астрономического реле) / по фотодатчику (режим фотореле)
12 Дистанционное управление Управление из личного кабинета АСУНО СПЕКТР по команде диспетчера
13 Ручное управление Принудительное включение и выключение освещения органами ручного управления в составе шкафа
Контроллер управления освещением
14 Марка контроллера Контроллер управления освещением ZR304
15 Передача данных Встроенный GSM модуль с поддержкой сетей 2G / LTE / 4G
16 Формат сим карты Nano SIM (сим-карта размещается в держателе под верхней крышкой контроллера ZR304)
17 Тип антенного разъёма GSM SMA Plug
18 Навигация Встроенный GNSS приемник с поддержкой навигационных систем Глонасс / GPS / BDS
19 Тип антенного разъёма GNSS приемника SMA Plug
20 Функции GNSS приемника Синхронизация времени, определение местоположения, управление освещением в режиме астрономического реле
Учет электроэнергии
21 Применяемые марки приборов учета Счетчики электроэнергии Меркурий / Энергомера / ПСЧ
22 Кол-во ондовременно подключенных приборов до 2-ух шт.
23 Список контролируемых параметров Показания счетчика по 4-ем тарифам и их сумме / параметры электросети - фазные токи, напряжения, мощность и частота

Настройка расписания

Управление освещением по расписанию является основным (но не единственным) режимом работы шкафов СПЕКТР в автоматическом режиме. Расписание может быть сформировано на основе астрономического календаря (времени восхода и заката солнца для указанной местности) или на основе иного графика управления освещением населенного пункта. Количество переключений в течении суток – не ограничено. Доступно редактирование расписания для любого дня в году. Это позволяет задать особый график управления освещением, например, в праздничные дни. Расписание формируется в личном кабинете и дистанционно записывается в память контроллера шкафа.

1 Перейдите в личный кабинет и выбирите нужный шкаф

Для доступа к системе можно использовать компьютер или смартфон. Вход в личный кабинет осуществляется с помощью ссылки, имени пользователя и пароля из паспорта на шкаф.

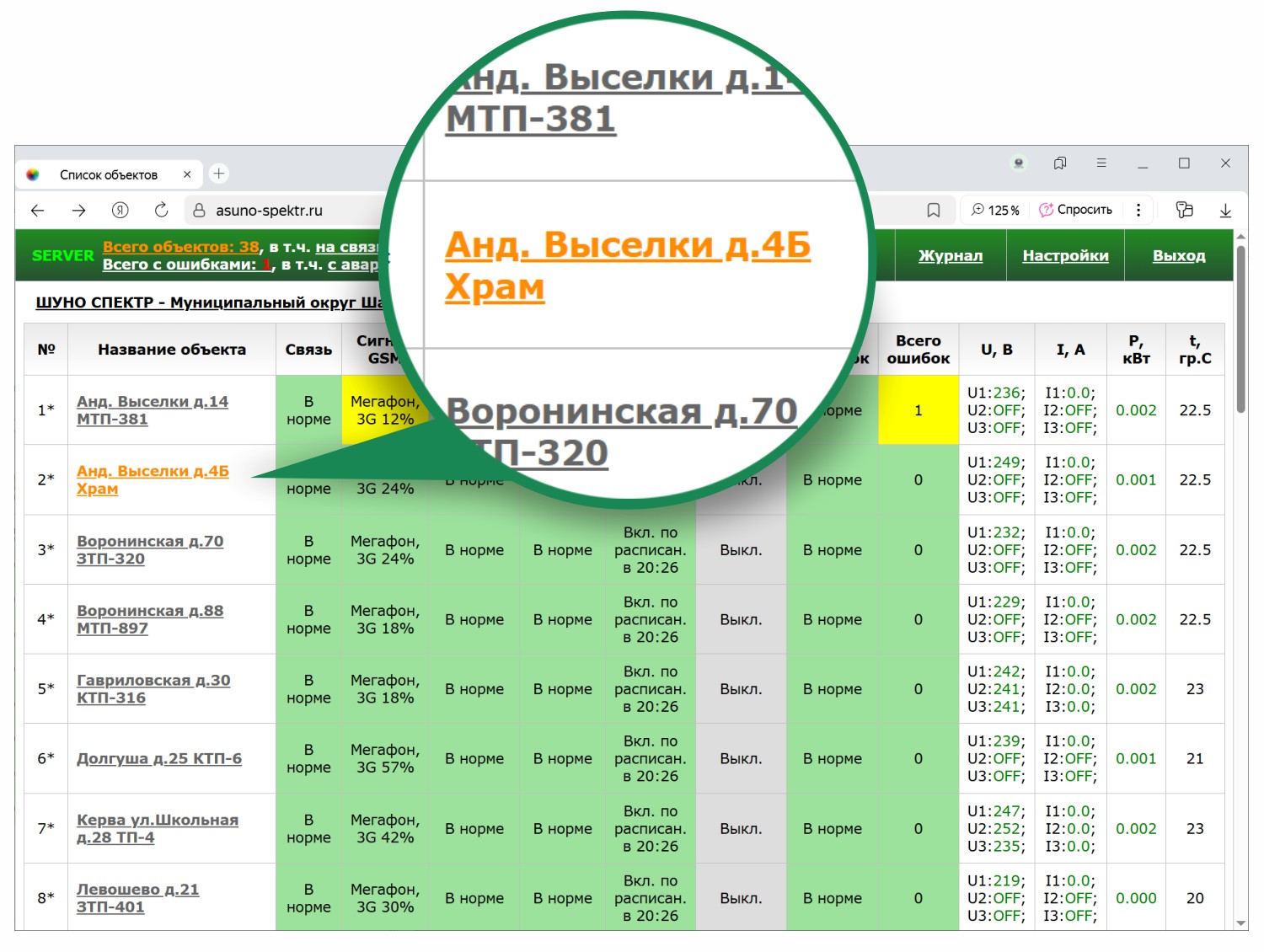

Страница списка объектов в личном кабинете АСУНО СПЕКТР
2 Откройте настройки расписания выбранного шкафа

Настроенное расписание может быть передано одному шкафу, группе шкафов в которой он состоит или всем шкафам пользователя (настраивать их по отдельности не обязательно).

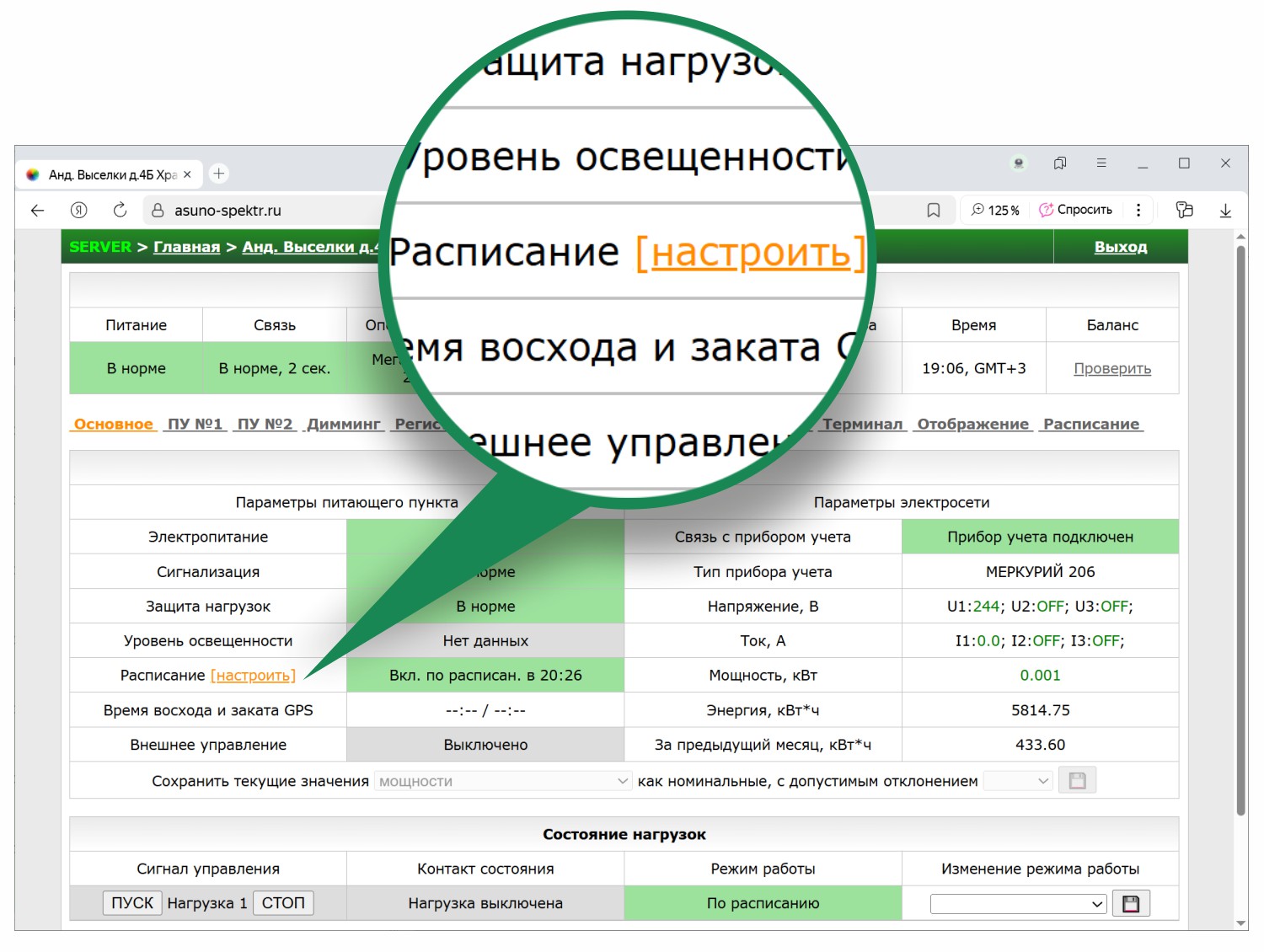

Страница выбранного шкафа в личном кабинете АСУНО СПЕКТР
3 Выполните ручную или автоматическую настройку расписания

Ручная настройка выполняется путем редактирования расписания каждого дня в году, а для автоматической настройки требуется указать лишь координаты и часовой пояс объекта.

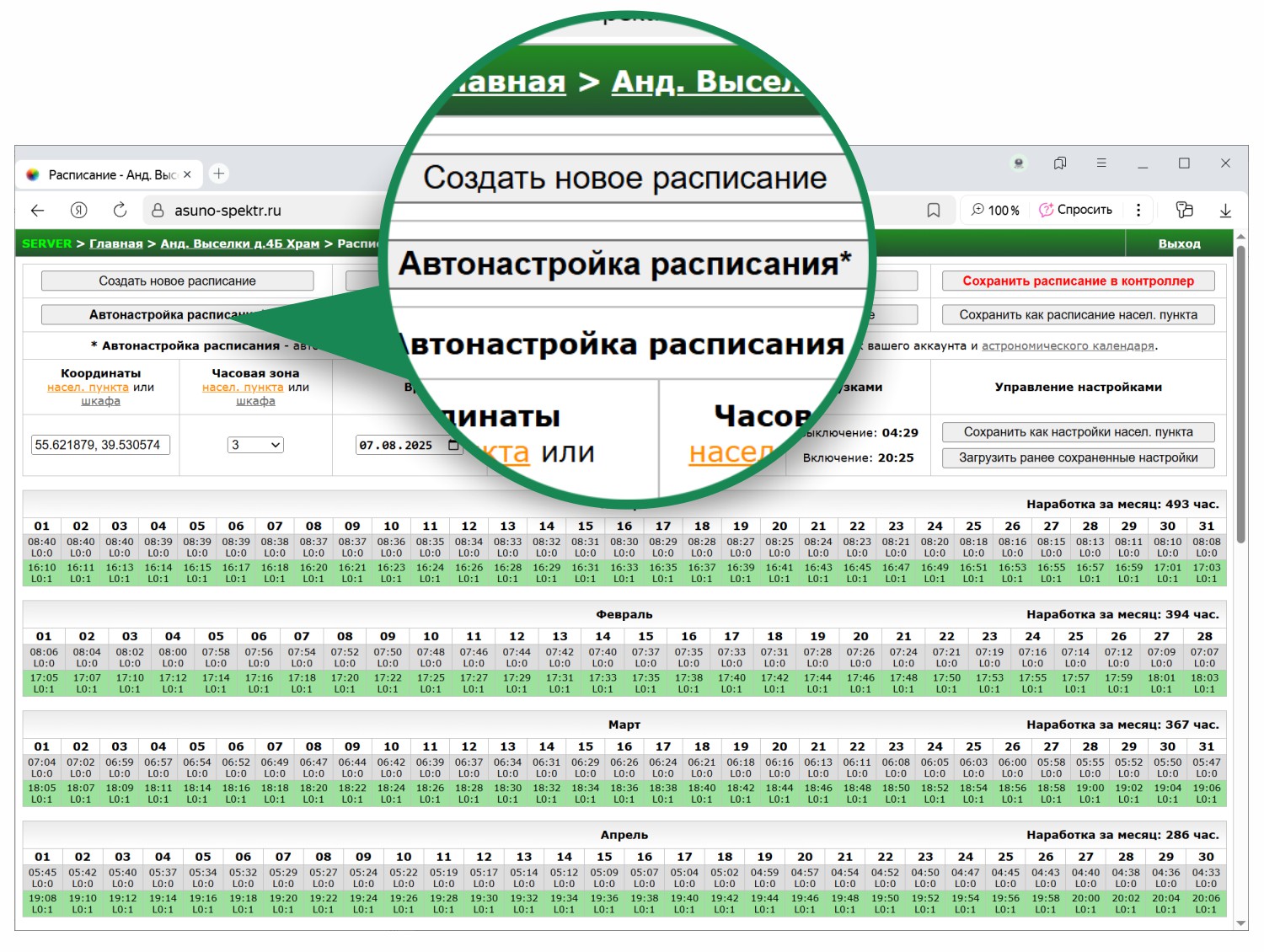

Страница с настройкой расписания в личном кабинете АСУНО СПЕКТР

Автономная работа шкафов

Внимание!


Что бы упростить запуск шкафов СПЕКТР после монтажа на объекте, в изделиях исходно активирован режим астрономического реле. С помощью встроенного GPS / ГЛОНАСС приемника шкафы СПЕКТР знают свое точное месторасположение и время, что позволяет построить график управления освещением, вне зависимости от часового пояса и региона эксплуатации. Благодаря этому не требуется связь с сервером и обязательная настройка шкафов после их установки.

Если из-за условий связи нет возможности использовать GPS / ГЛОНАСС приемник, в таком случае шкаф самостоятельно активирует режим фотореле. Для этого требуется наличие фотодатчика ZRF1 в комплекте поставки.

Работа освещения по расписанию также не зависит от наличия связи с сервером. Шкафы способны работать без связи с сервером длительное время. Не следует беспокоиться и о точности хода часов, так как синхронизацию времени шкаф выполняет через GPS / ГЛОНАСС приемник.
