Диммирование освещения по радиоканалу 2,4ГГц

Шкаф управления освещением ШУО СПЕКТР способен управлять светильниками с помощью диммеров СПЕКТР-24 по радиоканалу. Такие устройства способны включать / выключать питание каждого светильника и производить плавную регулировку его яркости.

Диммер СПЕКТР-24

Исполнительное устройство, которое обеспечивает управление светильником непосредственно на фонарном столбе. Сигналы управления поступают от ШУО СПЕКТР по радиоканалу 2,4ГГц. Поддерживаются следующие команды управления:

1. Включить / выключить питание светильника. Для этого в каждом диммере предусмотрен релейный выход, который управляет цепью питания светильника.
2. Изменить яркость светильника. Для этих целей в диммерах используется выход ШИМ. Для работы функции блок питания светильника или ЭПРА должен поддерживать плавную регулировку яркости посредством ШИМ. Дальность связи между приемником и передатчиком не может превышать 100м - для исполнений с внутренней антенной и 1км – для исполнений с внешней антенной, но благодаря собственному протоколу с поддержкой ретрансляции сигналы могут передаваться на большие расстояния.

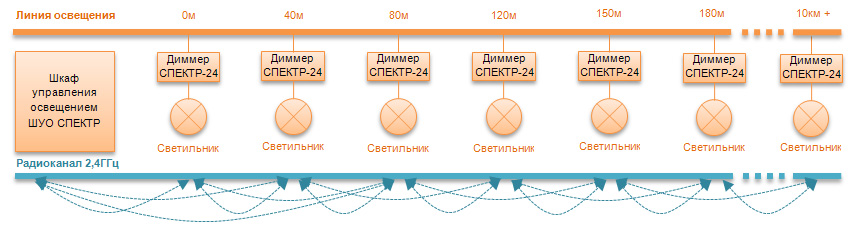

Каждый диммер СПЕКТР-24 одновременно является ретранслятором команд, организуя таким образом беспроводную сеть вдоль всей линии освещения. Это позволяет управлять даже самыми отдаленными светильниками.

Если приемник находится вне зоны действия передатчика, но между ними есть другие диммеры – они начинают ретрансляцию сигнала. Таким образом, из одного конца города можно управлять любым светильником, расположенным на другом конце города. Единственное требование – между диммерами не должно быть более 100м - для исполнений с внутренней антенной и 1км – для исполнений с внешней антенной.

Для исключения возможности не прохождения сигнала (например, в случае выхода из строя нескольких рядом стоящих диммеров) можно чередовать диммеры с внешней антенной и внутренней.

Технические данные диммера СПЕКТР-24

Управление светильниками

Сигналы управления от ШУО СПЕКТР могут быть адресованы одному диммеру или сразу всем. Так же диммеры можно объединять в группы и управлять каждой такой группой отдельной командой. Любая группа может состоять из неограниченного количества диммеров и формируется по их заводским номерам.

Управление светильниками может происходить дистанционно (с сервера АСУНО СПЕКТР) или в автоматическом режиме по расписанию, которое записывается в энергонезависимую память контроллера ШУО СПЕКТР. Автоматическое управление может быть назначено любой группе светильников или сразу всем светильникам. Такое расписание может содержать в себе любое к-во переключений в течение суток для любой группы. Записать расписание в контроллер ШУО СПЕКТР можно при непосредственном подключении или дистанционно через мобильную сеть GPRS / 3G с сервера АСУНО.

Дистанционное управление любым светильником, группой или сразу всеми светильниками можно организовать через любое устройство с выходом в интернет. Для этого достаточно зайти на сайт АСУНО, авторизоваться и выбрать нужный питающий пункт.
